Çit direkleri

Direk, çitin taşıyıcı elemanıdır

Çit sisteminde yük zinciri nettir: panel ya da örgü → bağlantı → direk → temel → zemin. Zincirin görünen kısmı panel olsa da taşıyan kısım direktir. Sahada gördüğümüz arızaların çoğu panelde değil, direkte ya da temelde başlar.

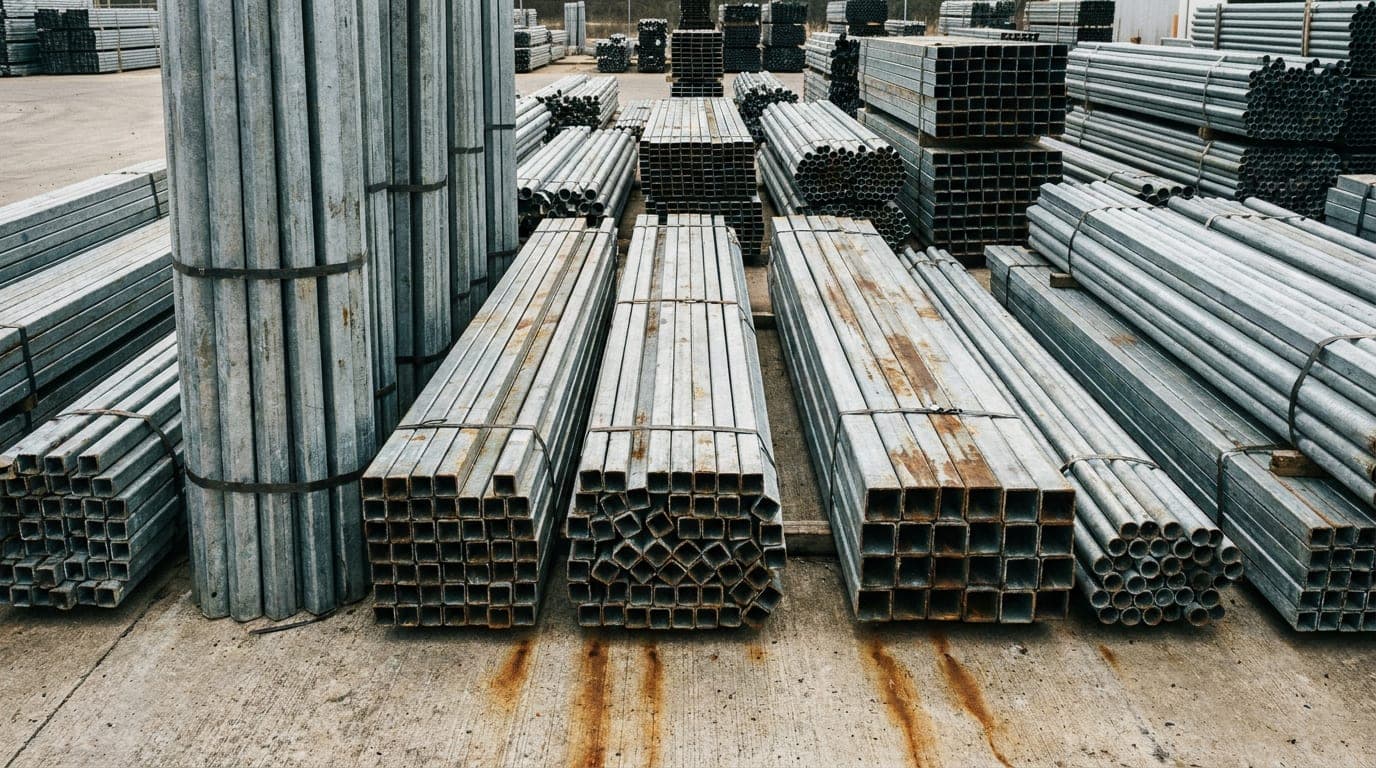

Profil seçimi

Et kalınlığı — dışarıdan görünmeyen fark

Aynı 60 × 40 profil, 1,5 mm ve 2,0 mm et kalınlığında üretilir. Dışarıdan ayırt edilemez; fiyat farkı ise küçük değildir. Rüzgâr yükünde ve hayvan baskısında ayrışan tam olarak budur.

Basit saha kontrolü: direğin kesik ucuna bakın. Et kalınlığı gözle ölçülebilir ve teklifte yazan değerle karşılaştırılabilir. Teklifte et kalınlığı yazmıyorsa sorun.

Direk aksı

Aks, iki direk ekseni arasındaki mesafedir ve sistemden sisteme değişir.

Panelde aks malzemeye bağlıdır: panel 2,5 metredir, kesilmez, dolayısıyla aks da 2,5 metredir. Tel örgüde ise örgü sürekli olduğu için aks yüke göre belirlenir.

Temel derinliği

Köşe, kapı ve hat sonu direkleri hat direğinden daha derin gömülür. Sebebi basit: hat direğine iki yandan dengeli yük gelir, köşe direğine ise tek yönlü bileşke yük biner.

Kural — Keşifte ilk bakılan şey panel değil, direğin neye oturacağıdır.

Köşe, kapı ve hat sonu direkleri

Bu üç noktadaki direkler adet olarak metrajın içindedir ama profilleri farklıdır; teklifte ayrı satır olarak görünmelidir. Tek kalemde "direk" yazan teklif, köşeleri hat direği fiyatına saymış olabilir.

Payanda — tel örgüde zorunlu

Tel örgüde hat başı, hat sonu ve köşe direkleri geriye doğru payanda ile desteklenir. Germe kuvveti bu noktalarda direği hattın içine doğru yatırır; payanda konmazsa direk zamanla eğilir ve düzeltmek için temel yeniden atılır.

Payandanın betonu, hat direğininki kadar dolu olmalıdır. Sığ bir çukura oturtulup üstü örtülen payanda ilk germede belli olur.

Panel çitte payanda gerekmez, çünkü panel gerilmez — kelepçelenir.

Flanşlı montaj

Beton zeminde, bordür üstünde ya da mevcut bir duvarın üzerinde temel kazılmaz. Direk tabanındaki flanş plakası dübelle sabitlenir.

Avantajı işçiliğin düşmesidir. Bedeli ise yükün artık temel yerine bağlantıdan geçmesidir. Bu yüzden:

• Panelde aks 2,5 m kalır; yük daha kalın flanş ve gerekirse bir kademe kalın direkle karşılanır
• Dübel tipi ve adedi kritikleşir
• Alttaki betonun kalınlığı ve kalitesi belirleyici olur

İnce bir bordür üzerine flanşlı direk dikmek, ilk rüzgârda bordürü kırar. Flanşlı montaj kararı zemin görülmeden verilmez.

Direk sayısı nasıl hesaplanır

• Direk (panel çit) = hat ÷ aks + 1; köşe adedi değiştirmez, her kapı +1
• Kalın profil = köşe adedi + (kapı adedi × 2) — bu direkler toplamın içindedir
• Payanda = hat başı + hat sonu + köşe adedi (yalnız tel örgü)

100 metre hat, panel çit, 3 köşe ve 1 yaya kapısı: 41 + 1 kapı = 42 direk; bunların 3'ü köşe, 2'si kapı direği (kalın profil).

Hat hesabı aracı hat direğini otomatik hesaplar; kapı başına bir direk ekleyin ve köşe ile kapı direklerini kalın profil olarak ayırın.

Ömür ve bakım

Direkte ömrü kısaltan üç etken:

• Zemin suyu — temel etrafında biriken su, direğin dip bölgesini çürütür. Temel üstünün zeminden birkaç santim yüksek bitirilmesi bunu önler.
• Rötuşsuz kesim — direk kesildiğinde galvaniz katman açılır; rötuş yapılmazsa pas o noktadan başlar.
• Kapak eksikliği — kutu profilin üstü açık bırakılırsa içine su dolar, donda genleşir ve profili içeriden yırtar. Direk kapağı küçük bir parçadır ama atlanmaması gerekir.

Direk neden en kritik bileşen

Bir çit hattında en çok konuşulan panel, en çok bakılan da paneldir. Oysa arıza istatistiği bakıldığında tablo tersine döner: hatların büyük çoğunluğu panelden değil direkten ya da temelden bozulur.

Sebebi kuvvet dağılımıdır. Panel yüzeye gelen rüzgâr yükünü toplar ve kelepçeler aracılığıyla direğe aktarır. Direk bu yükü moment olarak temele indirir. Yani panelin görevi yükü toplamak, direğin görevi ise onu taşımak ve zemine iletmektir. Taşıma görevi her zaman toplama görevinden zorludur.

Bu, pratik bir sonuç doğurur: bütçeden kısılacaksa panelden değil, hiçbir zaman direkten kısılmamalıdır. İnce etli profil, sığ temel ya da açılmış aks, ilk birkaç yılda kendini gösterir ve düzeltmesi panel değiştirmekten kat kat pahalıdır.

Profil kesitleri ve dayanım

Kutu profilde iki ölçü verilir: dış kesit ve et kalınlığı. İkisi birlikte dayanımı belirler ve ikincisi çoğu teklifte yazılmaz.

Dış kesit büyüdükçe atalet momenti hızla artar; bu, direğin eğilmeye karşı direncinin ölçüsüdür. 80 × 40 profil, 60 × 40 profile göre belirgin şekilde daha dayanıklıdır ve fark yalnız malzeme miktarından gelmez, geometriden gelir. Aynı ağırlıkta ama daha derin bir kesit her zaman daha güçlüdür.

Et kalınlığı ise doğrudan malzeme miktarıdır. 1,5 milimetre ile 2,0 milimetre arasında yüzde otuz üçlük bir fark vardır ve bu fark hem fiyata hem dayanıma yansır. Dışarıdan bakıldığında iki profil ayırt edilemez; yalnız kesik ucundan ya da tartıldığında anlaşılır.

Boru direkte ise tek ölçü çaptır ve yine et kalınlığı ayrıca sorulmalıdır. Ø48 milimetre en yaygın değerdir; daha ince borular hafif uygulamalarda, daha kalınları ise yüksek hatlarda ve köşelerde kullanılır.

Direğin et kalınlığı gibi kalemlerin teklifte nasıl yazılı isteneceğini panel çit teknik şartnamesi nasıl yazılır yazısında örnekledik.

Sıcak daldırma mı, elektrolitik mi

Direk koruması iki yöntemle yapılır ve aralarındaki fark ömürde belirgindir.

Sıcak daldırma galvaniz, profilin erimiş çinko banyosuna daldırılmasıdır. Kaplama kalın olur, profilin iç yüzeyini de sarar ve kesim uçlarında bile bir miktar koruma sağlar. Dış mekân çit direği için doğru olan budur.

Elektrolitik galvaniz ince ve düzgün bir kaplama verir; görünüm daha parlaktır ama katman incedir ve iç yüzeyi kapsamaz. Kapalı mekân ve hafif uygulamalar için uygundur, açık havada uzun ömür beklenen bir hatta yetersiz kalır.

Teklifte "galvanizli direk" ifadesi tek başına hangisinin kullanıldığını söylemez. Sorulması gereken açık bir sorudur.

Temel hesabı ve zemin

Temel, direğin zemine tutunduğu noktadır ve boyutu üç değişkene bağlıdır: direk yüksekliği, zemin cinsi ve beklenen yatay yük.

Genel kural olarak gömme derinliği, direğin zemin üstündeki boyunun üçte biri ile dörtte biri arasında seçilir. 200 santimlik bir direkte bu, 50 ila 65 santime karşılık gelir. Temel çukurunun genişliği ise direk kesitinin üç ila dört katıdır; dar bir çukurda beton yeterli tutunma yüzeyi bulamaz.

Zemin cinsi bu değerleri değiştirir. Sıkı kil ve çakıllı zeminde standart derinlik yeterlidir. Gevşek kum ve dolguda derinlik artırılır ya da temel tabanı genişletilir. Kayada ise derinlik azalır ama kimyasal ankraj gerekir; kayaya beton dökmek tutunma sağlamaz.

Donma derinliği ayrı bir kısıttır. Kış aylarında zeminin donduğu derinliğin altına inilmezse, donan zemin genleşir ve direği yukarı iter; ilkbaharda çözülen zemin ise direği geri bırakmaz. Bu çevrim birkaç kış içinde direkleri farklı yüksekliklere taşır ve hat dalgalı görünür.

Temel üstü detayı

Küçük ama etkili bir detay, temel betonunun üst yüzeyinin zeminden birkaç santim yüksek ve direğe doğru hafif eğimli bitirilmesidir. Bu, yağmur suyunun direk dibinde birikmesini önler.

Düz ya da çukur bitirilen temel üstü, su toplar. Biriken su direğin dip bölgesini sürekli ıslak tutar ve galvaniz katmanı buradan aşınır. Çit direklerinde en sık görülen pas noktası tam olarak zemin hizasıdır ve sebebi neredeyse her zaman budur.

Aks kararının arkasındaki mantık

Direk aksı, iki karşıt eğilimin dengelendiği noktadır. Aks açıldıkça direk sayısı ve dolayısıyla maliyet düşer; ama her direğe düşen yük artar ve panelin ya da örgünün orta noktadaki esnemesi büyür.

Panel çitte bu denge malzeme tarafından zaten kurulmuştur: panel 250 santimdir, aks da 250 santimdir. Karar verecek bir şey yoktur. Aks yalnız küsuratı yedirmek için birkaç santim oynatılır; beton zeminde ya da rüzgâra açık hatta da daraltılmaz, yük direk kesiti, kaide ya da flanş ve gerekirse payandayla karşılanır.

Tel örgüde ise örgü sürekli olduğu için aks serbesttir ve bu, karar gerektiren bir alan yaratır. 3 metre üst sınır kabul edilir; bunun ötesinde gergi kuvveti direği aşırı zorlar ve örgü iki direk arasında belirgin biçimde sarkar.

Aksı belirleyen ikinci etken hayvan baskısıdır. Büyükbaş hayvanın sürekli temas ettiği bir hatta 3 metre aks, ilk yıl içinde direklerin dışa doğru eğilmesiyle sonuçlanır. Bu tür hatlarda 2,5 metre standart kabul edilmelidir.

Direk aksesuarları

Direk tek başına bir parça değildir; birlikte çalıştığı küçük elemanlar vardır ve her biri atlandığında bir işlev kaybolur.

Direk kapağı, kutu ya da boru profilin üst ağzını kapatır. İşlevi suyun profil içine girmesini engellemektir. İçine su dolan bir profil kışın donar ve genleşen buz profili içeriden yırtar; bu hasar dışarıdan kaynak izleri gibi görünür ve onarılamaz.

Kelepçe, panel çitte paneli direğe bağlar. Sayısı yükseklikle artar ve profil ölçüsüne özeldir; 60 × 40 profil için üretilen kelepçe 80 × 40'a uymaz.

Flanş plakası, beton üstü montajda direğin tabanına kaynatılan ya da geçirilen levhadır. Dübel delikleri bu levha üzerindedir ve dübel çapı ile beton kalitesi birlikte seçilir.

Payanda kelepçesi, tel örgüde payandayı direğe bağlar. Kaynaklı bağlantı da mümkündür ama kaynak galvanizi yakar ve rötuş gerektirir.

Bu dört parça toplam maliyette küçük yer tutar ama eksikliği sistemi çalışmaz hale getirir. Teklifte ayrı satır olarak görünmeleri beklenir.

Kapı direği ayrı bir hesaptır

Kapı direği, hat direğiyle aynı ada sahip olsa da farklı bir mühendislik problemidir ve çoğu tekliften bu ayrım eksiktir.

Hat direğine gelen yük simetriktir: iki yanındaki panellerden benzer büyüklükte kuvvetler gelir ve birbirini kısmen dengeler. Kapı direğinde ise böyle bir denge yoktur. Bir yanda panel, diğer yanda menteşelerle asılmış bir kanat vardır. Kanat, ağırlığını menteşe hattı boyunca direğe tek yönlü olarak bindirir ve her açılış kapanışta bu yük dinamik hale gelir.

Sonuç, direğin kanat tarafına doğru eğilme eğilimidir. Bu eğilme başladığında kapı sürtmeye başlar, sürtme menteşeyi zorlar ve süreç kendini hızlandırır. Bir yıl içinde kapanmayan bir kapı, neredeyse her zaman kapı direğinin yetersizliğinden kaynaklanır.

Önlem üç yönlüdür: kesit büyütülür, temel derinleştirilir ve gerekirse direk arkadan desteklenir. Araç kapılarında temel boyutu hat direğinin iki katına çıkabilir ve bu, teklifte ayrı bir kalem olarak görünmelidir.

Menteşe ve yük dağılımı

Menteşe sayısı da yük dağılımını etkiler. İki menteşeyle asılan bir kanat, yükü iki noktada yoğunlaştırır; üç menteşe aynı yükü daha geniş bir alana yayar. Ağır kanatlarda üç menteşe standart kabul edilmelidir.

Menteşenin direğe bağlanma biçimi de önemlidir. Kaynaklı bağlantı en sağlamıdır ama galvanizi yakar ve rötuş gerektirir. Cıvatalı bağlantı sökülebilir ve ayarlanabilir olma avantajı sunar; buna karşılık zamanla gevşeyebilir ve periyodik sıkma ister.

Direk seçiminde bölgesel farklar

Aynı proje, farklı coğrafyalarda farklı direk kararı gerektirir ve bu, katalogdan seçim yaparken atlanır.

Rüzgâra açık platolar ve ova kenarları en zorlayıcı koşullardır. Sürekli rüzgâr, direğe yorulma yükü uygular; tek seferlik büyük yük değil, milyonlarca küçük tekrar söz konusudur. Bu koşulda çözüm kesit büyütmektir; panelde aks panel boyuna bağlı olduğu için daraltılmaz, tel örgüde de kesit büyütmek aks daraltmaktan daha etkilidir.

Donma derinliğinin yüksek olduğu bölgelerde temel derinliği kritikleşir. İç Anadolu ve Doğu Anadolu'da donma derinliği kıyı bölgelerinin belirgin şekilde üstündedir ve standart 50 santimlik temel yetersiz kalabilir.

Deniz kıyısında korozyon baskısı öne çıkar. Tuzlu nem, galvaniz katmanını iç bölgelere göre çok daha hızlı tüketir. Burada sıcak daldırma galvaniz ve üstüne kaplama neredeyse zorunludur; çıplak galvaniz kısa ömürlüdür.

Yumuşak ve su tutan zeminlerde temel genişliği derinlikten daha belirleyicidir. Dar ve derin bir çukur, yumuşak zeminde yeterli yanal direnç sağlamaz; geniş tabanlı temel tercih edilir.

Bu farklar keşifte değerlendirilir. Katalog değerleri ortalama koşullar içindir ve her koşula uymaz.

Direk arızalarının teşhisi

Eğilmiş bir direğe bakıp sorunun kaynağını anlamak, doğru onarımı seçmeyi mümkün kılar.

Direk zemin hizasından bükülmüşse profil kesiti yetersizdir. Temel sağlamdır ama direk yükü taşıyamamıştır. Çözüm direği değiştirmek ve daha kalın kesite geçmektir; temele dokunulmaz.

Direk temeliyle birlikte eğilmişse temel yetersizdir. Direk sağlamdır ama zemine tutunamamıştır. Bu durumda temel yeniden yapılır ve derinleştirilir.

Direk dip bölgesinden çürümüşse su birikmesi vardır. Temel üstü detayı yanlış bitirilmiştir. Direk değişimiyle birlikte temel üstü yeniden şekillendirilmelidir; yoksa aynı sorun tekrarlar.

Direk yukarı doğru çıkmışsa donma etkisidir. Temel donma derinliğinin üstündedir ve her kış biraz daha yükselir. Kalıcı çözüm temeli derinleştirmektir.

Kapak eksikliğinden içi patlamışsa onarım yoktur; direk değiştirilir ve yenisine kapak takılır.

Bu beş teşhis, hem garanti tartışmalarında hem de bakım planlamasında işe yarar. Sorunun kaynağı belirlenmeden yapılan onarım, çoğu zaman aynı arızayı birkaç yıl sonra geri getirir.

Arızayı sahada değil teslim anında yakalamak için hangi testlerin istenebileceği ürün kabul testleri yazısında.

Özet

Direk, çit sisteminin taşıyıcı elemanıdır ve arızaların büyük çoğunluğu panelde değil burada başlar. Kutu profilde iki ölçü birlikte okunur: dış kesit ve et kalınlığı; ikincisi çoğu teklifte yazılmaz ve sorulmalıdır. Panel çitte aks malzemeye bağlı olarak 2,5 metredir, tel örgüde ise yüke göre belirlenir ve 3 metreye kadar açılabilir. Temel derinliği direk boyunun üçte biri ile dörtte biri arasında seçilir ve donma derinliğinin altına inmelidir. Köşe, kapı ve hat sonu direkleri hat direğinden farklıdır ve teklifte ayrı satır olarak görünmelidir. Temel üstünün zeminden yüksek ve eğimli bitirilmesi, çit direklerindeki en yaygın pas noktasını ortadan kaldırır. Direk kapağı küçük bir parçadır ama eksikliği profili içeriden bitirir. Sistemin bütününü saha el kitabında, ölçü ayrıntılarını panel çit ölçüleri sayfasında bulabilirsiniz.

Montaj sırasında direkle ilgili kritik anlar

Direk montajı, bir çit işinin en çok geri dönüşü olmayan aşamasıdır. Panel sonradan değiştirilebilir, kelepçe sıkılabilir, örgü yeniden gerilebilir; ama betonlanmış bir direğin yerini değiştirmek, temeli kırmak demektir.

Bu yüzden montajda dört an özel dikkat ister.

Aks çakma. Direk yerleri ipe göre işaretlenir. İp gergin ve düz olmalı, ara noktalarda sarkmamalıdır; sarkan ip, hattın ortasında birkaç santimlik sapma üretir ve bu sapma panel takılırken kelepçe deliklerinin tutmamasıyla ortaya çıkar. Uzun hatlarda ip yerine lazer ya da ara referans noktaları kullanılır.

Çukur açımı. Çukur derinliği tek tek kontrol edilir, göz kararı bırakılmaz. Sahada en sık görülen kısayol, ilk birkaç çukuru doğru açıp gerisini gitgide sığlaştırmaktır. Bu, hattın bir bölümünün diğerinden zayıf olmasına yol açar ve zayıf bölüm ilk fırtınada belli olur.

Terazi ve kot. Her direk hem düşeyde terazide olmalı hem de üst kotu komşularıyla uyumlu olmalıdır. Düşeyde terazi tek başına yeterli değildir; kot tutmayan direkler hattın üst hizasını dalgalandırır ve bu, bittikten sonra en çok göze batan kusurdur.

Beton dökümü ve priz. Beton çukura boşluk kalmayacak şekilde yerleştirilir; şişleme ile hava boşlukları alınır. Priz süresi beklenmeden panel yüklenmesi, bu sayfada ve el kitaplarında tekrar tekrar uyarılan hatadır çünkü sahada en sık atlanan adımdır.

Kontrol için basit yöntemler

Direk montajının doğruluğunu ölçmek için karmaşık alete gerek yoktur.

Hattın bir ucundan diğerine göz hizasında bakıldığında direkler tek bir çizgi halinde üst üste binmelidir; sapan direk hemen görünür. Üst kotlar için aynı bakış tekrarlanır, bu kez direk başlarına odaklanılır.

Terazi kontrolü basit bir su terazisiyle her direkte iki yönde yapılır. Beton dolgusunun yeterliliği ise, priz aldıktan sonra direğe elle kuvvet uygulanarak sınanır; en ufak oynama, dolgunun eksik olduğunu gösterir ve o direk yeniden yapılır.

Bu üç kontrol on beş dakika sürer ve hattın ömrünü belirleyen kararların doğruluğunu teyit eder.

Direk maliyetinin toplam içindeki payı

Çit maliyetini oluşturan kalemler arasında direk, çoğu insanın tahmininden büyük bir yer tutar. Panel görünür olduğu için maliyetin de büyük kısmının orada olduğu varsayılır; oysa direk tarafı hem malzeme hem işçilik içerir.

Direk kaleminde üç maliyet birleşir. Birincisi profilin kendisidir. İkincisi kazı ve beton işçiliğidir ve zemin sertse bu kalem profilin fiyatını aşabilir. Üçüncüsü ise aksesuarlardır: kapak, kelepçe, flanş, payanda.

Bu üçünün toplamı, düz ve kolay bir zeminde toplam işin dörtte biri ile üçte biri arasındadır. Kayalık ya da dolgu zeminde bu oran yarıya yaklaşabilir. Yani "zemin fiyatı değiştirir" cümlesinin somut karşılığı, büyük ölçüde direk tarafındaki değişimdir.

Pratik sonuç şudur: iki teklif arasındaki fark açıklanamıyorsa, önce direk kalemine bakılmalıdır. Aynı panel için verilen iki farklı fiyatın arkasında genellikle farklı et kalınlığı, farklı temel derinliği ya da açılmış bir aks vardır. Bunlar teklifte yazılı değilse fark görünmez ve karşılaştırma anlamını yitirir.

Doğru karşılaştırma için tekliflerin aynı direk spesifikasyonu üzerinden alınması gerekir: aynı profil, aynı et kalınlığı, aynı aks, aynı temel derinliği. Bu dört değer sabitlendiğinde fiyat farkı gerçek bir fark olur; sabitlenmediğinde ise elmayla armut karşılaştırılır.

Uzun ömür için üç kural

Direkte ömrü belirleyen kararlar montaj gününde verilir ve sonradan düzeltilmesi güçtür. Üç kural, sahada karşılaşılan arızaların büyük kısmını önler.

Birincisi, temel üstü daima zeminden yüksek ve direğe doğru eğimli bitirilir; su direk dibinde durmaz. İkincisi, kesilen her uç rötuşlanır ve her profilin üstüne kapak takılır; su ne dışarıdan ne içeriden girer. Üçüncüsü, aks ve temel derinliği katalog değeriyle değil, o arazinin zemini ve rüzgâr durumuyla belirlenir.

Bu üç kural uygulandığında direk, üzerindeki panelden daha uzun ömürlü olur ve hattın yenilenmesi gerektiğinde yalnız panel değişir. Uygulanmadığında ise tersine döner: panel sağlam kalır, direk gider ve tüm hat sökülür.

Direk seçimi bu yüzden bir malzeme kararı değil, hattın ömrü hakkında verilen bir karardır; bütçe tartışması yapılacaksa başka kalemlerde yapılmalıdır.

Panel markası değiştirilebilir, kaplama rengi sonradan seçilebilir; ama zemine gömülen direk, o hattın geri kalan yıllarını belirler ve yeniden karar verme şansı bırakmaz.

Bu nedenle direk kalemi, teklif değerlendirmesinde ilk bakılacak yerdir.
