Panel çit ölçüleri ve standartları

Panel ölçüleri neden bu değerlerde

Panel çit ölçüleri rastgele değildir; göz geometrisinden türer. Dikey teller 5 cm, yatay teller 20 cm arayla dizildiği için panel yüksekliği de 20 cm'nin katlarına yakın değerlerde çıkar. Üstüne kenar telinin payı eklenince piyasada gördüğünüz 63, 103, 153, 203 gibi sayılar oluşur.

Genişlik ise neredeyse her üreticide 250 cm'dir. Bu tek sayı, sistemin bütün planlamasını belirler: direk aksı 2,5 metredir çünkü panel 2,5 metredir.

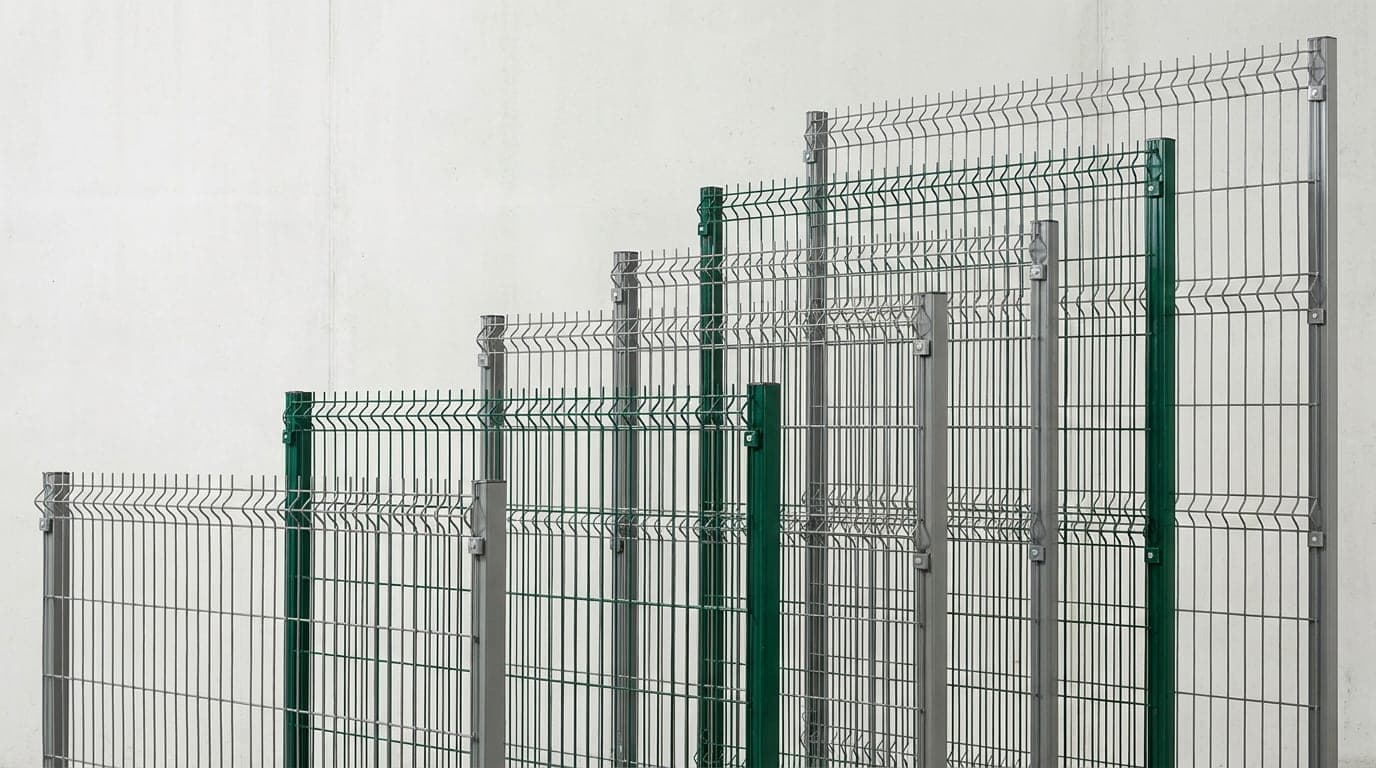

Standart yükseklikler ve kullanım

Bu değerler üreticiye göre birkaç santim oynayabilir. Piyasada aynı ürün hem "150 cm" hem "153 cm" olarak yazılabilir; aradaki fark kenar teli payıdır ve pratikte aynı paneli tarif eder.

Direk boyu — en sık yapılan sipariş hatası

Panel yüksekliği ile direk boyu aynı sayı değildir. Direk, panele ek olarak zemine gömülen payı da taşır.

Toprak zeminde gömme payı 40–50 cm'dir. Beton zeminde direk flanşla dübellendiği için gömme payı yoktur; direk boyu panel yüksekliğine yakın kalır.

Dikkat — 153 cm panel için 153 cm direk sipariş etmek, sahada işi durduran klasik hatadır. Direk, panel yüksekliği + gömme payı olarak seçilir.

Büküm sayısı ölçüyle birlikte artmalı

Panelin taşıyıcılığı omega büküm hatlarından gelir. Kabaca her 40 santimde bir büküm bulunur. Yükseklik artarken büküm sayısı artmıyorsa panel orta noktadan esner.

Sipariş kontrolünde bakılacak basit kural: panel yüksekliği (cm) ÷ 40 ≈ büküm sayısı. 203 cm panelde beş büküm beklenir; dört büküm görüyorsanız ya farklı bir seri almışsınızdır ya da panel o yükseklik için zayıftır.

Göz aralığı ve tel kalınlığı

Panelde göz 5 × 20 cm'dir ve seçime açık değildir. Değişen tel kalınlığıdır:

Tel örgüdeki göz seçimi panelde bulunmaz. Küçük kanatlı geçişi sorun olacaksa çözüm göz aralığını değiştirmek değil, alt bölüme ek kafes tel ya da bordür uygulamaktır.

Metrajda ölçünün etkisi

Aynı hat uzunluğunda yükseklik değişince metraj şu şekilde değişir:

Panel sayısı değişmez, kaplanan alan değişir. Metre fiyatının yükseklikle artmasının sebebi budur: aynı metrede daha fazla panel alanı ve daha uzun direk vardır.

Hesabı hat hesabı aracıyla ölçekli kesit üzerinde görebilirsiniz.

Ölçü seçimi neye göre yapılır

Panel yüksekliği seçilirken üç şey birlikte düşünülür: çitin işlevi, çevresindeki yapılarla oranı ve varsa mevzuat sınırı.

İşlev en belirleyicidir. Çit yalnız sınır belirtecekse alçak yükseklikler yeterlidir; içeriye girişi zorlaştıracaksa 150 santimin altına inilmez, ciddi bir engel oluşturacaksa 180 santimin üstüne çıkılır. İnsanın rahatça atlayabildiği eşik yaklaşık 120 santimdir; bunun altındaki her yükseklik psikolojik sınır işlevi görür, fiziksel engel değil.

Oran ikinci sıradadır ve göz ardı edilir. İki katlı bir villanın önüne çekilen 100 santimlik çit orantısız kalır, tek katlı bir bahçe evinin önündeki 200 santimlik çit ise yapıyı hapseder. Pratik bir yaklaşım, çit yüksekliğini yapının zemin kat pencere alt hizasıyla ilişkilendirmektir.

Mevzuat, özellikle site ve toplu yapı alanlarında bağlayıcıdır. Yönetim planları çoğu zaman sınır elemanı yüksekliğini belirler. Yapıma başlamadan önce bu kontrol edilmelidir.

Ölçü ve maliyet ilişkisi

Yükseklik arttıkça maliyet doğrusal artmaz, daha hızlı artar. Sebebi üç kalemin aynı anda büyümesidir.

Birincisi panel alanıdır: 203 santim panel, 103 santim panele göre iki kat malzemedir. İkincisi direktir: daha uzun direk hem daha fazla profil hem de daha derin temel demektir. Üçüncüsü ise kesittir: belirli bir yükseklikten sonra 60 × 40 profil yetmez, 80 × 40'a geçilir ve bu tek değişiklik direk maliyetini belirgin biçimde yükseltir.

Bu üçünün toplamı şu sonucu doğurur: 103'ten 153'e çıkmak maliyeti yaklaşık yarı yarıya artırırken, 153'ten 203'e çıkmak daha büyük bir sıçrama yaratır. Yükseklik kararı bu yüzden "biraz daha yüksek olsun" diye verilmemeli, işlevden türetilmelidir.

Genişlik neden hep 250 santim

Panel genişliğinin sektör genelinde 250 santimde sabitlenmesi tesadüf değildir. Üç kısıt bu değeri belirlemiştir.

Taşıma. 250 santim, standart kamyon kasasına ve çoğu ticari araca sığan bir boydur. Daha uzun panel özel taşıma gerektirir ve nakliye maliyetini katlar.

Elle taşınabilirlik. İki kişinin bir paneli sahada taşıyabilmesi gerekir. 250 santim ve 150 santim yükseklikteki bir panel bu sınırın üst ucundadır; daha büyüğü ekipman ister.

Direk ekonomisi. Panel uzadıkça direk sayısı azalır ama panelin orta noktadaki esnemesi artar. 250 santim, bu iki eğrinin kesiştiği pratik optimumdur.

Bu üç kısıt yüzünden farklı üreticiler bağımsız olarak aynı değere yakınsamıştır. Sonuç, sektör için büyük bir kolaylıktır: bir üreticinin paneli, başka bir üreticinin direk aksına oturur.

Ölçü toleransı ve sipariş kontrolü

Panel ölçüleri milimetrik değildir; üretimde tolerans vardır. Genişlikte birkaç milimetrelik fark montajı etkilemez çünkü kelepçe bu payı emer. Yükseklikte ise tolerans daha görünürdür ve aynı hatta farklı partiden panel kullanıldığında üst hizada oynama olarak ortaya çıkar.

Bu yüzden bir projenin panelleri tek partiden sipariş edilmelidir. Parti farkı yalnız ölçüde değil renk tonunda da kendini gösterir; iki parti arasındaki RAL farkı sevkiyatta fark edilmez, montajdan sonra güneş altında belirginleşir.

Uzun hatlarda ve etaplı işlerde bu her zaman mümkün olmaz. O durumda etap sınırının görsel olarak doğal bir yerde — bir köşede, kapıda ya da kot değişiminde — bitirilmesi, ton farkını gizler.

Toleransın teklifte nasıl bir cümleye dönüştüğü ve hangi maddelerin yazılı istenmesi gerektiği için panel çit teknik şartnamesi nasıl yazılır yazısına bakabilirsiniz; ölçüm tarafındaki ayrıntı tel çapı toleransı ve gramaj yazısında.

Sipariş formunda olması gerekenler

Bir panel siparişinde şu alanların doldurulmuş olması gerekir: panel yüksekliği, panel genişliği, tel çapı, göz aralığı, büküm sayısı, kaplama tipi, RAL kodu, adet. Bunlara ek olarak direk için: profil ölçüsü, et kalınlığı, direk boyu, adet ve aynı RAL kodu.

Bu on iki alanın herhangi biri boşsa, o alanı tedarikçi kendi stoğuna göre dolduracaktır. Sonuç genellikle en ucuz seçenektir ve bu, sizin seçiminiz olmamış olur.

Ölçüden metraja

Ölçü kararı verildikten sonra metraj mekanik bir işleme dönüşür. Hat uzunluğu panel genişliğine bölünür, direk sayısı bir fazla alınır, köşe ve kapı direkleri eklenir. Kaplanan alan ise hat uzunluğu ile yükseklik çarpımıdır ve malzeme miktarını değil, işin görsel büyüklüğünü ifade eder.

Fiyatlamanın metrekare değil metre üzerinden yapılmasının sebebi tam olarak budur: metrekare yalnız panel alanını sayar, direk sayısını ve işçiliği saymaz. İki farklı yükseklikteki aynı uzunluktaki hat, aynı sayıda direk gerektirir ama farklı metrekare verir. Metre fiyatı bu iki kalemi birlikte içerdiği için gerçeğe daha yakındır.

Hesabı ölçekli kesit üzerinde görmek için hat hesabı aracını kullanabilirsiniz; sistem ve yükseklik seçtiğinizde çizim ve metraj birlikte güncellenir.

Diğer sistemlerle ölçü karşılaştırması

Panel çitin ölçü mantığı, diğer iki sistemden temelde farklıdır ve bu fark planlamayı etkiler.

Tel örgüde "panel" kavramı yoktur; malzeme rulo halinde gelir ve hat boyunca sürekli serilir. Bu, ölçü esnekliği sağlar: hat kaç metre olursa olsun örgü kesilerek uyarlanır. Buna karşılık direk aksı malzemeye değil yüke göre belirlenir ve 3 metreye kadar açılabilir.

Beton duvarda ise ölçü tamamen serbesttir; duvar yerinde örülür. Belirleyici olan panel boyu değil kolon aksıdır ve o da yüksekliğe göre değişir.

Bu üç mantık, aynı parselde farklı sistemler kullanıldığında birleşim noktalarının planlanmasını gerektirir. Panel biten yerde tel örgü başlıyorsa, birleşim direği hem panel kelepçesi hem gergi bağlantısı taşıyacak şekilde seçilmelidir.

Yüksekliğe göre proje örnekleri

Aynı ölçü kararı farklı projelerde farklı gerekçelerle verilir. Dört tipik durum, seçimin nasıl türetildiğini gösterir.

Müstakil villa bahçesi, 80 metre hat. Öncelik görünüm ve orandır. 153 santim tipik seçimdir: yetişkin bir insanın göğüs–omuz hizasına gelir, bahçeyi kapatır ama hapsetmez. Tel 4,0 milimetre yeterlidir. Cephede RAL 7016 antrasit, yan sınırlarda aynı renk kullanılır. Kapı bu hatta baştan planlanır çünkü sonradan açılan boşlukta panel kesilmez; açıklık kadar panel sökülür ve kapı direği yeniden dikilir.

Site çevre duvarı üstü, 400 metre hat. Burada panel çoğunlukla mevcut bir bordür ya da alçak duvarın üstüne oturur. Yükseklik toplam engel yüksekliğine göre hesaplanır: 60 santim bordür üstüne 123 santim panel, toplamda 183 santimlik bir sınır verir. Montaj flanşlıdır. Panel genişliği 250 santimde sabit olduğu için aks daraltılamaz; yük temele değil bağlantıya bindiğinden flanş plakasının kalınlığı ve dübel tipi teklifte ayrı satır olarak yazılır.

Okul bahçesi, 250 metre hat. Öncelik dayanıklılıktır; çite sürekli temas ve darbe olur. Yükseklik 173–203 santim, tel 4,5 milimetre seçilir. Kelepçe sayısı standardın üstünde tutulur. Renk genellikle RAL 6005'tir çünkü yeşil alanla uyumludur ve kir göstermez.

Fabrika çevresi, 600 metre hat. Öncelik güvenliktir. 203 santim ve üzeri, tel 5,0 milimetre, gerekirse 2D panel. Üst bölgeye jiletli tel takviyesi düşünülebilir; bu durumda direk boyu takviye yüksekliğini de içerecek şekilde seçilir ve direk kesiti büyütülür. Uzun hatta etaplı sipariş kaçınılmazdır, bu yüzden etap sınırları köşelerde bitirilir.

Dört örneğin ortak dersi şudur: yükseklik tek başına seçilmez. Tel kalınlığı, direk kesiti, aks ve kelepçe sayısı onunla birlikte hareket eder. Bir kalemi değiştirip diğerlerini sabit bırakmak, sistemin dengesini bozar.

Ölçü hatalarının sahada karşılığı

Yanlış ölçü siparişinin sonuçları, hatanın türüne göre değişir ve bazıları düzeltilebilir, bazıları değildir.

Direk kısa geldiyse iş durur. Direk uzatılamaz; kaynakla eklenen direk hem estetik olarak bozuktur hem ek noktası zayıf halkadır. Tek çözüm doğru boyu yeniden sipariş etmektir ve bu, teslim süresini baştan başlatır.

Direk uzun geldiyse kesilebilir ama kesim ucu rötuşlanmalı ve kapak yeniden takılmalıdır. Bu görece küçük bir sorundur.

Panel yüksekliği yanlışsa hat baştan planlanır. Panel kesilerek alçaltılamaz; kesildiğinde kenar teli açılır, büküm hattı bozulur ve panel taşıyıcılığını kaybeder.

Genişlik farklıysa aks planı değişir. Bu, direk çukurlarının yeri demektir; çukurlar açıldıysa iş ciddi biçimde geri gider.

Renk farklıysa görsel bir sorundur ama kalıcıdır. Aynı hatta iki ton, montajdan sonra güneş altında belirginleşir ve düzeltmenin tek yolu panel değişimidir.

Bu beş maddeye bakıldığında, sipariş öncesi on beş dakikalık bir kontrolün ne kadar değerli olduğu görülür. Panel çit el kitabındaki satın alma kontrol listesi bu amaçla hazırlanmıştır.

Kapı ölçüleri ve hatla uyumu

Kapı, panel hattının ölçü mantığına uymayan tek parçadır ve bu yüzden ayrı planlanır.

Yaya kapısında net geçiş genişliği 90 ila 120 santim arasında seçilir. Alt sınır, bir insanın rahat geçebileceği ölçüdür; üst sınırda ise kanat ağırlığı menteşeyi ve direği zorlamaya başlar. Yaya kapısı yüksekliği hat yüksekliğiyle aynı tutulur; kapının çitten alçak ya da yüksek kalması hem görsel olarak bozuk durur hem de güvenlik açığı yaratır.

Araç kapısında iki çözüm vardır. Çift kanatlı kapıda toplam açıklık genellikle 300 ila 400 santimdir ve her kanat bunun yarısıdır. Kanatlar açılırken bir yay çizer; bu yay içinde engel olmamalıdır ve zemin eğimliyse kanat sürter. Sürgülü kapıda ise kanat yana kayar; bu, açılma yayı sorununu çözer ama yan tarafta kanat boyu kadar boş duvar ya da hat gerektirir. Yani 400 santimlik bir sürgülü kapı için yanında 400 santimlik boş bir hat parçası olmalıdır.

Kapı açıklığı hattan düşülür ama direkler eklenir. 100 metrelik bir hatta 4 metrelik araç kapısı varsa panel hesabı 96 metre üzerinden yapılır; buna karşılık açıklık hattı ikiye böldüğü için bir direk eklenir ve açıklığın iki yanındaki iki direk özel kapı direği olur. Bu iki hareket birbirini götürmez; kapı direkleri hat direğinden pahalıdır.

Ölçülerin standartlaşmasının getirdiği kolaylık

Panel ölçülerinin sektör genelinde benzeşmesi, alıcı için önemli bir avantaj yaratır ve bu avantaj genellikle fark edilmez.

Birincisi yedek bulunabilirliğidir. Yıllar sonra hasar gören bir panelin yerine aynı ölçüde yenisini bulmak, standart ölçülerde kolaydır. Özel ölçüde üretilmiş bir hatta ise tek panel değişimi, tüm bir üretim partisi sipariş etmek anlamına gelebilir.

İkincisi karşılaştırılabilirliktir. Farklı tedarikçilerden alınan teklifler aynı ölçü diliyle konuştuğu için kıyaslanabilir. Özel ölçü talebi, teklifleri kıyaslanamaz hale getirir ve fiyat şeffaflığını azaltır.

Üçüncüsü montaj ekibi aşinalığıdır. Standart ölçülerde çalışan bir ekip, aks planını hızlı çıkarır ve hata yapma olasılığı düşer. Alışılmadık ölçü, sahada yavaşlama ve ölçüm hatası demektir.

Bu üç sebep, özel ölçü talebini gerçekten gerekmedikçe savunulmaz kılar. Özel ölçü, ancak mevcut bir yapıya uyum zorunluluğu varsa mantıklıdır.

Kısa özet

Panel çitte genişlik 250 santimdir ve bu değer sistemin bütün planlamasını belirler: direk aksı ona eşittir, panel kesilmez. Yükseklikler göz geometrisinden türer ve 63 ile 243 santim arasında standart kademeler halinde üretilir; en yaygın olan 153 santimdir. Direk boyu panel yüksekliğiyle aynı değildir, toprak zeminde 40 ila 50 santim gömme payı eklenir ve bu, sahada en sık yapılan sipariş hatasının kaynağıdır. Büküm sayısı yükseklikle birlikte artmalıdır; artmıyorsa panel orta noktadan esner. Göz aralığı 5 × 20 santimdir ve seçime kapalıdır. Yükseklik arttıkça maliyet doğrusal değil daha hızlı artar, çünkü panel alanı, direk boyu ve direk kesiti aynı anda büyür. Bir projenin panelleri tek partiden sipariş edilmelidir; parti farkı hem ölçüde hem renk tonunda kendini gösterir ve montajdan sonra düzeltilemez. Metraj hesabını ölçekli kesit üzerinde görmek için hat hesabı aracını, sistemin bütününü anlamak için panel çit el kitabını kullanabilirsiniz.

Eğimli arazide ölçü planlaması

Eğim, panel ölçüsünü doğrudan değiştirmez ama ölçünün nasıl kullanılacağını değiştirir ve bu, planlamada ayrı bir bölüm gerektirir.

Panel rijit olduğu için eğimi takip edemez; her panel yatay durur ve bir sonraki panel bir kademe aşağı ya da yukarı yerleşir. Bu kademelenme sonucunda panelin alt kenarı ile zemin arasında üçgen bir boşluk oluşur. Boşluğun büyüklüğü doğrudan eğimin dikliğine ve panel genişliğine bağlıdır: 250 santimlik bir panel, yüzde on eğimde alt uçta yaklaşık 25 santimlik bir açıklık bırakır.

Bu, ölçü seçimini iki yönden etkiler. Birincisi, hattın görsel yüksekliği kademeli olarak değişir; üst uçta 153 santimlik panel yerden 153 santim yükselirken alt uçta zeminden 178 santime kadar çıkabilir. Yükseklik kararı verilirken bu fark hesaba katılmalıdır.

İkincisi, alt boşluğun nasıl kapatılacağı baştan kararlaştırılmalıdır. Üç yöntem vardır: bordür dökmek, gömme etek uygulamak ya da alt bölgeye ek kafes panel eklemek. Üçü de ek maliyettir ve keşifte hesaba girmelidir. Sonradan fark edilen alt boşluk, hattın tamamı bittikten sonra çözülmeye çalışıldığında en pahalı seçenek olan bordüre mecbur bırakır.

Eğim sürekli ve sertse, ölçü planlaması yerine sistem değişikliği düşünülmelidir. Tel örgü araziyle birlikte indiği için bu sorunu tamamen ortadan kaldırır ve çoğu durumda hem daha ucuz hem teknik olarak daha doğrudur.

Kademe planı nasıl çıkarılır

Eğimli bir hatta kademe planı, montajdan önce kâğıt üzerinde çıkarılır. Hat boyunca kot noktaları ölçülür, iki nokta arasındaki yükseklik farkı panel genişliğine bölünür ve kaç kademe gerektiği bulunur. Bu plan olmadan sahaya çıkmak, kademe yerlerinin göz kararı belirlenmesi ve hattın düzensiz görünmesi demektir.

Plan aynı zamanda direk boylarını da etkiler: kademe geçişlerindeki direkler, iki farklı kotu taşıdığı için diğerlerinden uzun seçilir. Bu, sipariş listesinde ayrı bir satır olarak görünmelidir.

Ölçü birimleri ve sektör dili

Panel çit sektöründe ölçüler santimetre ile konuşulur ama tel çapı milimetre, kaplama kalınlığı mikron ile ifade edilir. Bu üç birimin karışması, tekliflerin yanlış okunmasına yol açar.

Panel ve direk ölçülerinde santimetre kullanılır: 153 × 250, 200 santim direk gibi. Bazı üreticiler milimetre yazar; 1530 × 2500 aynı paneli tarif eder. Sayının büyüklüğünden hangi birimin kullanıldığı anlaşılır ama teklif karşılaştırırken bu fark kafa karıştırabilir.

Tel çapı her zaman milimetredir ve virgüllü yazılır: 4,0 mm, 4,5 mm, 5,0 mm. Yarım milimetrelik fark küçük görünür ama telin kesit alanı çapın karesiyle orantılı olduğu için 4,0'dan 5,0'a çıkmak kesiti yaklaşık yüzde elli artırır. Bu, fiyat farkının neden beklenenden büyük olduğunu açıklar.

Kaplama kalınlığı mikron ile ölçülür ve tekliflerde en sık atlanan değerdir. Yazılmadığında, tedarikçinin standart uygulaması geçerli olur ve bu standart üreticiden üreticiye değişir.

Profil ölçüsünde ise iki sayı kesiti, üçüncü sayı et kalınlığını verir: 60 × 40 × 1,5 gibi. Üçüncü sayı yazılmamışsa sorulmalıdır; çit direkleri sayfasında bunun neden belirleyici olduğu anlatılıyor.

Bu dil bilindiğinde teklif okumak kolaylaşır ve eksik bırakılmış alanlar hemen göze çarpar.

Ölçü dönüşüm hatırlatması

Piyasada aynı ürünün iki farklı yazımı dolaşır ve ikisi de doğrudur. Yükseklik 150 olarak da 153 olarak da yazılabilir; aradaki üç santim kenar telinin payıdır ve panelin gerçek dış ölçüsünü verir. Sipariş verirken hangi değerin kastedildiğini teyit etmek, teslimatta sürpriz yaşamamak için yeterlidir.

Benzer şekilde genişlik bazen net panel genişliği, bazen kelepçe payı dahil aks ölçüsü olarak yazılır. İkisi arasındaki birkaç santimlik fark tek panelde önemsizdir ama kırk panellik bir hatta toplamda bir metreye yaklaşır. Uzun hatlarda aks planı, panel sayısı üzerinden değil ölçülen hat uzunluğu üzerinden doğrulanmalıdır.

Son bir pratik not: hat uzunluğu ölçülürken köşelerden dönüşler ayrı ayrı hesaplanmalı, düz bir çizgi varsayımıyla tek ölçü alınmamalıdır. Köşeli parsellerde bu varsayım, gerçek hattan birkaç metre sapma üretir ve eksik panel siparişine yol açar. Ölçüm, her kenar için ayrı yapılıp toplanır; kroki üzerinde kenar kenar yazılması, hem siparişte hem teklif karşılaştırmasında hata payını belirgin biçimde düşürür.

Aynı kroki, montaj ekibine verildiğinde aks planının sahada değil masada çıkarılmasını sağlar ve bu, işin ilk gününde kazanılan en büyük zamandır.

Krokinin bir kopyası dosyada saklanır; yıllar sonra ek yapılacağında ya da hasarlı bölüm değiştirileceğinde aynı ölçülere dönmek gerekir ve hafızaya güvenmek burada işe yaramaz.
