Duvar üstü çit el kitabı

Sorun çitte değil duvarda

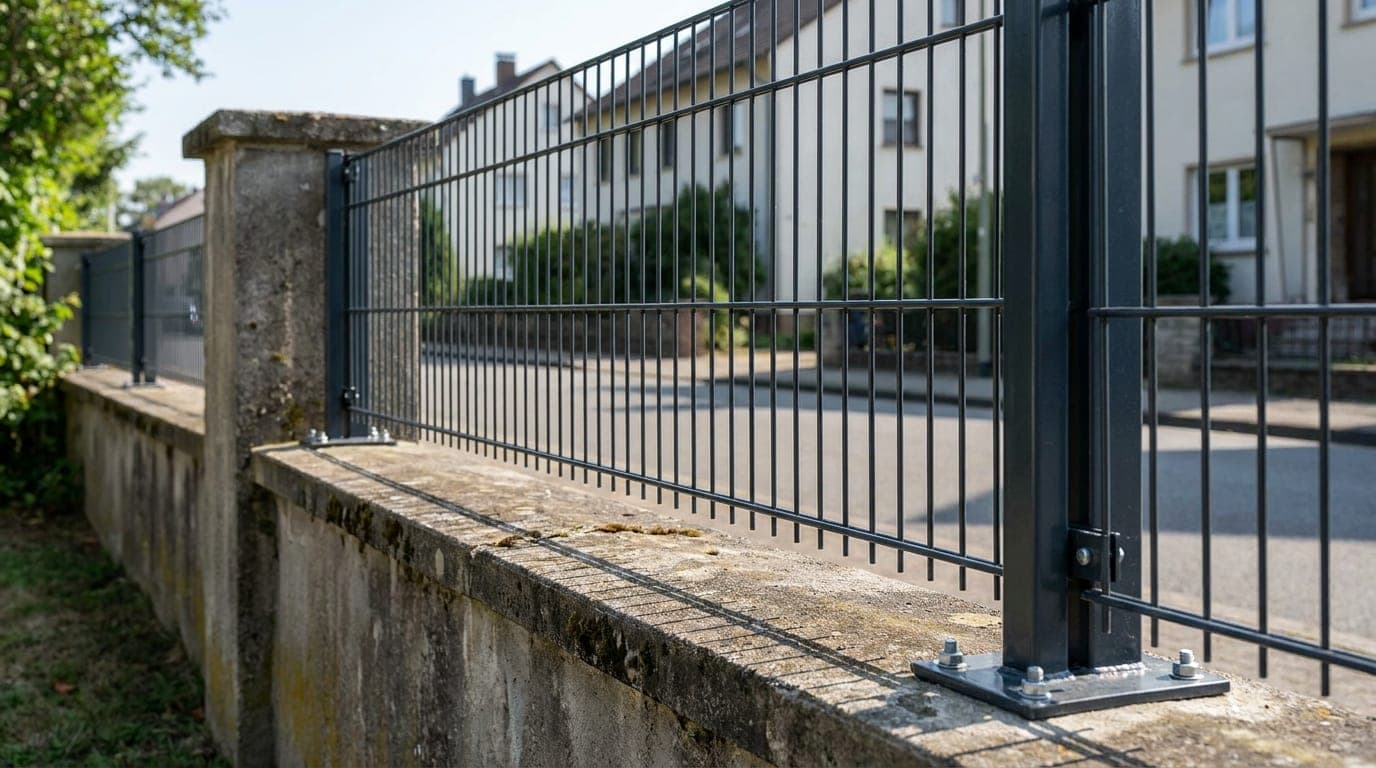

Duvar üstü çit, mevcut bir bahçe duvarının üzerine dikilen çittir ve teknik olarak diğer bütün çit tiplerinden bir noktada ayrılır: direk toprağa gömülmez.

Toprağa gömülü bir direkte, rüzgârın panele uyguladığı kuvvet direk boyunca aşağı iner ve geniş bir beton kütlesine dağılır. Duvar üstünde böyle bir kütle yoktur; kuvvet, ayağın duvara oturduğu birkaç santimlik bölgeye ve oradaki dübellere biner.

Bu, bütün hesabı değiştirir. Duvar üstü çitte asıl soru "hangi panel" değil, "bu duvar bu yükü taşır mı" sorusudur. Panel seçimi bu sorunun cevabından sonra gelir.

Doğru karar sırası

1. Duvarın kalınlığı, malzemesi ve durumu değerlendirilir
2. Duvarın taşıyabileceği yük belirlenir
3. Ankraj yöntemi seçilir
4. Bu yüke uyan panel tipi ve yüksekliği belirlenir

Sahada en sık yapılan hata, bu sırayı tersinden işletmektir: önce beğenilen panel seçilir, sonra duvara takılmaya çalışılır. Duvar yetersizse ya iş yarıda kalır ya da birkaç yıl içinde duvarla birlikte gider.

Devrilme momenti

Duvar üstü çidin en kritik kavramı budur ve genellikle hiç konuşulmaz.

Rüzgâr panele bastırdığında bir kuvvet oluşur. Bu kuvvet panelin ortasına etki eder ama direği duvara bağlayan ankraj noktası çok aşağıdadır. Aradaki mesafe bir kaldıraç kolu oluşturur ve ankraj bölgesinde, doğrudan uygulanan kuvvetten kat kat büyük bir çekme kuvveti doğar.

İki pratik sonucu vardır.

Birincisi: yükseklik, yükü orantısızca artırır. Çit yüksekliğini iki katına çıkarmak, ankraja binen momenti çok daha fazla büyütür — hem kuvvet artar hem kaldıraç kolu uzar, ikisi çarpım halinde etkir. Bir metrelik çidi taşıyan bir duvar, iki metrelik çidi taşıyamayabilir.

İkincisi: panelin kapalılığı yükü belirler. Rüzgârı geçiren bir tel örgü ya da geniş gözlü panel, duvara çok az yük bindirir. Dolu bir sac panel ya da bitişik lamelli panjur çit ise hattı bir yelkene çevirir ve yükü katlar.

Bu iki gerçek birleştiğinde net bir tavsiye çıkar: duvar üstünde geçirgen panel tercih edin. Aynı yükseklikte, geçirgen bir sistem duvarı yormaz; kapalı bir sistem duvarı zorlar.

Duvar kapasitesi

Hangi duvarın uygun olduğu, üç değerle değerlendirilir.

Kalınlık. Duvar ne kadar kalınsa ankraj o kadar geniş bir kütleye dayanır. Yirmi santimin altındaki duvarlar duvar üstü çit için sınırdadır; on santimlik tek sıra duvarlar uygun değildir.

Malzeme. Betonarme en uygunudur. Dolu beton blok kabul edilebilir. Delikli briket ve gaz beton problemlidir çünkü dübel, boşluklu bir malzemenin içinde tutunmaya çalışır — bu tür duvarlarda özel boşluklu-malzeme dübeli ya da geçme cıvata gerekir. Yığma taş duvar ise harç durumuna bağlıdır ve genellikle güvenilmez.

Durum. Çatlak, harcı dağılmış, dışa doğru şişmiş ya da temeli oturmuş bir duvar, kâğıt üzerinde uygun kalınlıkta olsa bile yük almaz. Duvar önce onarılmalı, sonra çit düşünülmelidir.

Yeni bir duvar yapılacaksa ve üstüne çit gelecekse, bu baştan planlanmalıdır: duvar dökülürken içine ankraj filizi bırakmak, sonradan dübel açmaktan hem daha sağlam hem daha ucuzdur.

Ankraj yöntemleri

Direk duvara üç şekilde bağlanır ve seçim, duvarın durumuna ve sökülebilirlik ihtiyacına göre yapılır.

Flanşlı ayak en yaygın yöntemdir. Direğin altına kaynatılmış bir plaka, duvarın üst yüzeyine dört dübelle sabitlenir. Hızlıdır, duvarı en az zedeler ve gerekirse sökülebilir. Sağlam bir duvarda çoğu uygulama için yeterlidir.

Gömme ankraj daha rijittir. Duvarın üstüne direk çapından biraz geniş bir boşluk açılır, direk içine oturtulur ve boşluk tamir harcıyla doldurulur. Kaldıraç kolu kısalır çünkü direk duvarın içine girer. Buna karşılık duvarı deler, sökülemez ve yanlış yapılırsa duvarı zayıflatır.

Kimyasal filiz ara çözümdür: duvara delik açılır, kimyasal ankraj enjekte edilir ve içine çubuk sürülür; direk bu çubuklara oturtulur. Delikli malzemede bile iyi tutunur çünkü kimyasal, boşlukları doldurarak mekanik kenetlenme sağlar.

Dübel seçimi

Kimyasal dübel duvar üstü çitte standart olmalıdır. Plastik geçme dübel, çekme kuvvetine karşı yetersizdir ve zamanla gevşer. Kimyasal ankraj, deliğin tamamını doldurarak yükü delik yüzeyine dağıtır.

Kenar mesafesi kritiktir ve en sık ihlal edilen kuraldır. Delik duvarın kenarına çok yakın açılırsa, yük altında beton koni şeklinde kopar ve dübel duvardan sıyrılır. Kenar mesafesi delik derinliğiyle orantılıdır; pratikte flanş, duvarın ortasına oturtulmalı, kenara dayanmamalıdır.

Delik temizliği kimyasal ankrajın etkinliğini doğrudan belirler. Delme sonrası içeride kalan toz, kimyasalın duvara yapışmasını engeller. Delik fırçalanmalı ve basınçlı hava ile temizlenmelidir. Bu adım atlandığında dübelin tutma kuvveti belirgin şekilde düşer — ve bu düşüş dışarıdan görülmez.

Su yalıtımı

Duvarın üst yüzeyine açılan her delik, bir su giriş noktasıdır ve bu, uzun vadede duvarı çitten daha çok yıpratır.

Suyun yolu: yağmur duvarın üstünde birikir, dübel deliğine sızar, içeride donar ve genleşir. Bir kaç don çevrimi sonunda deliğin çevresinde çatlaklar oluşur; çatlaklar daha fazla su alır ve süreç hızlanır.

Üç katmanlı tedbir gerekir. Birincisi, delik kimyasalla tamamen doldurulmalıdır — kimyasal ankraj zaten bir sızdırmazlık sağlar. İkincisi, flanş plakasının altına ve çevresine mastik uygulanmalıdır. Üçüncüsü, duvarın üst yüzeyi eğimli bitirilmeli ya da harpuşta (üst kapak) ile kapatılmalıdır; düz bir üst yüzey su tutar.

Harpuşta üstüne montaj ayrı bir konudur. Harpuşta genellikle duvara harçla yapıştırılmış bir kaplamadır ve yapısal bir eleman değildir; ona dübellenen bir direk, harpuştayı duvardan söker. Ankraj, harpuştayı geçip duvarın kendisine ulaşmalıdır.

Panel seçimi

Duvar üstünde hangi panelin uygun olduğu, tamamen yük hesabına bağlıdır.

Panel çit en yaygın seçimdir. Gözlü yapısı rüzgârı geçirir, ağırlığı makuldür. Duvar üstü için üretilmiş kısa boylu paneller (60–120 cm) mevcuttur ve genellikle bu yükseklikler tercih edilir.

Tel örgü en hafif ve en düşük yüklü seçenektir ama duvar üstünde gergi kuvveti sorun yaratır: gerdirme, köşe direklerini yana çeker ve duvar bu yatay çekmeye toprak gibi direnemez. Duvar üstünde tel örgü kullanılacaksa köşe direkleri özellikle güçlendirilmelidir.

Dekoratif çit ve korkuluk görünüm açısından duvarla en uyumlu seçenektir ve ağırlığı orta düzeydedir. Ferforje paneller genellikle geçirgen olduğu için rüzgâr yükü düşük kalır.

Panjur çit ve dolu paneller duvar üstünde dikkatli kullanılmalıdır. Mahremiyet için tercih edilirler ama kapalı yüzey, duvara binen momenti en çok artıran seçenektir. Kullanılacaksa açılı lamel ya da aralıklı yapı tercih edilmeli, direk aksı kısaltılmalıdır.

Dikenli tel üstü takviyesi duvar üstünde ayrıca değerlendirilmelidir; Y kolu, yükü direğin en tepesine uygular ve duvar üstü direkte bu, kaldıraç kolunun en uzun hali demektir.

Direk aksı ve panel boyu

Panel çitte direk aksı duvar üstünde de 250 santimdir, çünkü aks panel boyundan gelir: panel 250 santim üretilir ve kesilmez. Aks yalnız küsuratı yedirmek için birkaç santim oynatılabilir; iki metreye ya da altına çekilemez.

Her direk kendi bölgesindeki yükü ankrajına aktarır. Duvar üstünde bu yük aks daraltılarak değil, taşıyıcı büyütülerek karşılanır: bir kademe kalın kesitli ya da kalın cidarlı direk, daha geniş ve kalın flanş, daha fazla ve daha derine inen kimyasal dübel. Bunlar da yetmiyorsa çözüm yüksekliği düşürmek, daha geçirgen bir ürüne geçmek ya da çiti duvardan ayırıp toprağa kurmaktır.

Panel boyu bu yüzden sabittir. Duvar uzunluğu 2,5 metrenin tam katı değilse küçük fark aks aralıklarına yedirilir; büyük fark ise hattın duvar ucundan biraz içeride başlatılıp bitirilmesiyle çözülür. Panel kesilmez: kesilen uçta kaplama açılır ve panelin kenar takviyesi kaybolur.

Köşeler hattın en yüklü noktalarıdır. İki yönden gelen kuvvet burada birleşir ve köşe direğinin ankrajı diğerlerinden güçlü olmalıdır: daha büyük flanş, daha fazla dübel, mümkünse kimyasal filiz.

Montaj sırası

1. Duvar denetimi. Çatlak, şişme, gevşek harpuşta ve harç dağılması aranır. Sorun varsa önce onarılır.

2. Hat işaretleme. Duvarın üst yüzeyinde direk noktaları işaretlenir. İşaretler duvarın ortasına gelmeli, kenara yaklaşmamalıdır.

3. Delik açma. Darbeli matkapla, dübel çapına uygun ve yeterli derinlikte. Duvarın içindeki donatıya denk gelinirse nokta kaydırılır — donatı kesilmemelidir.

4. Temizlik. Fırça ve basınçlı hava. Bu adım atlanamaz.

5. Kimyasal ve dübel. Kimyasal enjekte edilir, dübel sürülür ve üretici süresince beklenir. Bu bekleme süresi içinde ankraja yük binmemelidir.

6. Direk ve flanş. Direkler şakülünde oturtulur, somunlar kademeli ve çapraz sırayla sıkılır — tek tarafı tam sıkmak flanşı eğer.

7. Mastik. Flanş çevresi ve dübel başları mastiklenir.

8. Panel montajı. En son yapılır; ankraj tam mukavemetine ulaşmadan panel takılmamalıdır.

Sık yapılan hatalar

Duvarı değerlendirmeden panel seçmek. Karar sırası tersine döner, iş yarıda kalır.

Duvar üstünde kapalı panel kullanmak. En yüksek moment, en zayıf ankraj — kötü birleşim.

Plastik geçme dübel kullanmak. Çekme kuvvetine dayanmaz, zamanla gevşer.

Delik tozunu temizlememek. Kimyasal tutmaz; kayıp dışarıdan görülmez.

Kenar mesafesini ihlal etmek. Beton koni şeklinde kopar ve dübel sıyrılır.

Harpuştaya dübellemek. Harpuşta yapısal değildir; direkle birlikte sökülür.

Mastiği atlamak. Her delik su alır, don çevrimi duvarı çatlatır.

Direği ve flanşı toprak hattındaki gibi seçmek. Aks duvarda da 250 santim kaldığı için her ankraja binen yükü taşıyıcı karşılar; toprak hattının ince direği ve küçük flanşı duvar üstünde yetersiz kalır.

Somunları tek taraftan sıkmak. Flanş eğilir, temas yüzeyi azalır, yük birkaç dübele yığılır.

Yeni duvarda ankraj filizi

En sağlam duvar üstü çit, duvar dökülürken planlanan çittir. Sonradan açılan her dübel deliği bir uzlaşmadır; filiz bırakmak ise uzlaşma değildir.

Filiz nedir: duvarın betonu dökülürken, direk noktalarına denk gelecek şekilde beton içine gömülen çubuklar ya da ankraj plakalarıdır. Beton priz aldığında bu elemanlar duvarın ayrılmaz parçası olur; çekme kuvvetine karşı dübelin sağlayabileceğinden çok daha yüksek bir direnç gösterirler.

Ne kazandırır: delik açılmaz, dolayısıyla duvar zedelenmez ve su giriş noktası oluşmaz. Delik tozu, kenar mesafesi, kimyasal bekleme süresi gibi hata kaynaklarının hiçbiri yoktur. Ayrıca ankraj derinliği duvarın tamamı boyunca uzanabilir; dübel ise ancak açılan deliğin derinliği kadar tutunur.

Planlama gerektirir: filiz noktaları, çidin direk aksına göre belirlenmelidir. Bu, duvar dökülmeden önce çit tasarımının kabaca netleşmiş olması demektir — panel genişliği, yükseklik ve direk sayısı bilinmelidir. Sonradan değiştirilemeyen bir karardır; filiz yanlış yere konursa dübele dönülür.

Maliyet farkı yok denecek kadar azdır. Birkaç çubuk ve bir saatlik ölçü işçiliğidir. Buna karşılık kimyasal ankraj malzemesi, delme işçiliği ve mastikleme kalemlerinden tasarruf edilir. Duvar dökülürken bu adımın atlanması, sonradan hem para hem dayanım kaybettirir.

Mevcut duvarda güçlendirme

Duvar sınırda kalıyor ama yenisi yapılmayacaksa, üç güçlendirme yöntemi vardır.

Taşıyıcıyı büyütmek en basit olanıdır. Aks panel boyuyla 250 santimde sabit olduğu için direk sayısı artırılamaz; bunun yerine bir kademe kalın kesitli direk, daha geniş ve kalın flanş, daha fazla ve daha derine inen kimyasal dübel kullanılır. Yük daha geniş bir alana ve daha çok dübele dağılır; ek maliyeti yalnız bu parçalardır ve duvara yapısal müdahale gerektirmez.

Yükseklik düşürme ikinci yoldur ve momenti en hızlı azaltan seçenektir çünkü hem kuvvet hem kaldıraç kolu birlikte küçülür. Amaç mahremiyetse, yükseklik yerine panjur çidin açılı lamel çözümü düşünülebilir; aynı görüş kesmeyi daha alçak bir hatta verir.

Geçirgen panele geçmek üçüncü yoldur ve çoğu zaman en az fark edileni. Dolu panel yerine gözlü panel seçmek, duvara binen rüzgâr yükünü belirgin biçimde düşürür ve duvarı hiç zorlamaz.

Duvarı payandalamak son çaredir. Duvarın arka yüzüne belirli aralıklarla dikey takviye kolonları eklenir. Etkilidir ama görünümü değiştirir, yer kaplar ve kendi temelini ister; genellikle bu noktaya gelindiğinde çidi ayrı direklerle toprağa kurmak daha mantıklı olur.

Ayrı direk seçeneği unutulmamalıdır. Duvarın hemen arkasına ya da önüne, toprağa gömülü ayrı direkler dikip çidi onlara kurmak, duvara hiç yük bindirmez. Görünümde birkaç santimlik bir kaçıklık oluşur ama duvar tamamen korunur. Şüpheli her duvarda bu, en güvenli çözümdür.

Komşu duvarı ve ortak sınır

Duvar üstü çidin teknik olmayan ama en sık sorun çıkaran tarafı mülkiyettir.

Duvar kime ait? Bahçe duvarları üç durumda olabilir: tamamen sizin parselinizde, tamamen komşunun parselinde, ya da sınır üzerinde ortak. Üçüncüsü en yaygın ve en tartışmalı olanıdır.

Ortak bir duvarın üstüne tek taraflı olarak çit dikmek, hem duvara yük bindirmek hem görünümünü değiştirmek demektir. Duvar ortaksa yapılacak değişiklik de ortak karardır. Bu, montajdan sonra sökmek zorunda kalmaktan çok daha kolay çözülen bir konuşmadır.

Görünüm iki taraflıdır. Duvar üstü çit her iki bahçeden de görülür. Tek yüzü estetik, diğer yüzü teknik görünen sistemler (bazı panel ve lamel tipleri) ortak sınırda tercih edilmemelidir; her iki yüzü de aynı duran ürünler tartışma yaratmaz.

Gölge ve manzara. Yükseltilen bir sınır, komşunun bahçesine gölge düşürebilir ya da manzarasını kesebilir. Bu, hukuki olmasa da komşuluk açısından gerçek bir konudur ve genellikle yükseklik ya da geçirgenlik tercihiyle çözülür — geçirgen bir çit hem daha az gölge yapar hem duvara daha az yük bindirir; iki sorunu birden çözer.

Yerel kurallar. Site yönetimleri ve bazı yerel yönetmelikler, sınır yüksekliğine ve kullanılabilecek malzemeye sınır getirebilir. Uygulamadan önce kontrol edilmesi, sonradan sökülmesi gereken bir işten daha ucuzdur.

Bakım ve izleme

Duvar üstü çit, toprağa kurulan hattan farklı bir bakım listesi ister; izlenen şey çit değil ankraj bölgesidir.

Yılda bir somun kontrolü. Rüzgâr yükü altındaki bir bağlantı zamanla gevşer. Somunların elle kontrol edilip gerekiyorsa sıkılması, birkaç dakikalık ama en değerli bakımdır.

Çatlak taraması. Her direğin ankraj bölgesi çevresinde ince çatlak aranır. Dübel çevresinden yayılan saç teli inceliğinde bir çatlak, yükün taşınamadığının ilk işaretidir ve büyümeden müdahale edilirse ankraj güçlendirilerek çözülür.

Mastik yenileme. Mastik güneş altında zamanla kurur ve büzülür. Birkaç yılda bir yenilenmesi, suyun deliklere ulaşmasını engeller.

Duvar üst yüzeyi. Su birikintisi kalıp kalmadığına bakılır. Biriken su, don çevrimiyle duvarın en hızlı yıprandığı yerdir.

Fırtına sonrası kontrol. Şiddetli rüzgâr sonrası hattın gözle taranması iyi bir alışkanlıktır; eğilmiş bir direk ya da gevşemiş bir flanş, erken fark edildiğinde küçük bir iştir.

Metraj ve sipariş

Duvar üstü çitte metraj, toprağa kurulan hattan iki noktada ayrılır: hat uzunluğu duvarın kendisiyle sınırlıdır ve panel kesilmediği için küsurat duvar uçlarında yönetilir.

Hat uzunluğu duvarın üst yüzeyi boyunca ölçülür, parsel sınırından değil. Duvar köşe yapıyorsa her bölüm ayrı ölçülür; köşede iki bölümün kesiştiği noktaya tek bir direk gelir.

Direk aksı panel çitte duvar üstünde de 250 santimdir. Duvarın durumu aksı değil taşıyıcıyı belirler: sağlam betonarme duvarda standart kutu profil ve flanş yeterli olabilir; sınırda bir duvarda bir kademe kalın direk, büyük flanş ve daha fazla dübel gerekir.

Panel sayısı duvar uzunluğunun 2,5'e bölünmesiyle bulunur. Panel kesilmez ve duvardan taşamaz; bu yüzden sonuç aşağı yuvarlanır ve kalan fark aks başına birkaç santimse akslara yedirilir, daha büyükse hattın duvar uçlarından eşit ölçüde içeride başlatılıp bitirilmesiyle çözülür.

Flanş ve dübel sayısı direk sayısından türetilir: her direk için bir flanş, her flanş için dört dübel. Köşe ve hat sonu direklerinde dübel sayısı artırılır.

İşlenmiş örnek

16 metrelik bir bahçe duvarı, üstüne 100 cm panel çit:

Yedinci panel duvardan taşacağı ve panel kesilmeyeceği için hat altı panelde kalır; bir metrelik fark aks başına 17 santime denk geldiğinden akslara yedirilemez ve duvar uçlarında 50'şer santimlik boşluk olarak bırakılır. Uçların tamamen kapanması isteniyorsa bu, hat kurulmadan önce duvar ucunda ayrı bir bitiş detayı olarak konuşulur. Duvarınızın metrajını çıkarmak için anasayfadaki hat hesabı aracını kullanabilirsiniz.

Uygulama öncesi kontrol listesi

Sahada beş dakikada yapılabilecek bu kontrol, işin baştan doğru planlanmasını sağlar. Duvarın kalınlığı üst yüzeyden ölçüldü mü; malzemesi ne — betonarme, dolu blok, delikli briket, yığma taş; yüzeyinde ya da yanlarında çatlak, şişme veya harç dağılması var mı; harpuşta varsa duvara sağlam bağlı mı, elle oynuyor mu; üst yüzey düz mü yoksa eğimli mi ve su tutuyor mu; duvarın içinde donatı var mı ve nerede — dedektörle taranıp işaretlendi mi; duvar ortak sınırda mı ve komşuyla konuşuldu mu; hattın kot farkı ölçüldü mü, duvar boyunca kademe var mı.

Bu sekiz sorunun cevabı, hangi ankraj yönteminin ve hangi panel tipinin uygun olduğunu neredeyse tek başına belirler. Cevaplar olumsuzsa — duvar ince, çatlak ya da delikli malzemeyse — doğru karar duvara zorlamak değil, çidi toprağa ayrı direklerle kurmaktır. Bu, birkaç santimlik bir görünüm kaçıklığı karşılığında duvarı tamamen korur ve sonradan çıkacak hiçbir sorunla uğraşılmaz. Kararı sahada vermek yerine bu listeyi doldurup değerlendirmek, işin en ucuz aşamasında yani henüz hiçbir delik açılmamışken doğru yola girmeyi sağlar. Duvara açılan ilk delikten sonra geri dönüş yoktur; o yüzden bu liste, montaj ekibi sahaya gelmeden tamamlanmalı ve sonuçlar yazılı olarak paylaşılmalıdır.

Son bir not: kullanılan dübel tipi, çapı ve gömme derinliği yazılı olarak alınmalıdır; ileride yapılacak her kontrol ve güçlendirme bu üç değerle başlar.

Özet

Duvar üstü çitte belirleyici olan çit değil duvardır, çünkü direk toprağa gömülmediği için rüzgârın oluşturduğu devrilme momenti geniş bir beton kütlesine değil birkaç santimlik bir ankraj bölgesine biner. Bunun iki sonucu vardır ve ikisi de karar verirken belirleyicidir: yükseklik momenti orantısız biçimde büyütür — hem kuvvet artar hem kaldıraç kolu uzar — ve panelin kapalılığı yükü doğrudan katlar, çünkü kapalı yüzey hattı bir yelkene çevirir. Bu yüzden duvar üstünde geçirgen panel tercih edilmeli, mahremiyet gerekiyorsa açılı ya da aralıklı sistemlere gidilmelidir. Doğru karar sırası duvardan başlar: önce kalınlık, malzeme ve durum değerlendirilir; yirmi santimin altındaki, delikli ya da çatlamış duvarlar bu iş için uygun değildir. Ankrajda kimyasal dübel standart olmalı, kenar mesafesine uyulmalı ve delik tozu mutlaka temizlenmelidir — bu son adım atlandığında tutma kuvveti belirgin şekilde düşer ve düşüş dışarıdan hiç görülmez. Son olarak her dübel deliği bir su giriş noktasıdır; kimyasal dolgu, mastik ve eğimli üst yüzey birlikte uygulanmazsa don çevrimi duvarı çitten önce yorar. Fiyat listesi için duvar üstü çit fiyatları sayfasına, sistemlerin karşılaştırması için saha el kitabına bakabilirsiniz.
