Panel çit kelepçesi ve bağlantı elemanları

Hat, panelden değil bağlantıdan zayıflar

Panel çit hattında gözle görünen iki şey vardır: paneller ve direkler. Teklifler bu iki kalem üzerinden konuşulur, bütçe bu iki kalem üzerinden kurulur, karşılaştırma bu iki kalem üzerinden yapılır.

Oysa hattın ömrünü belirleyen şey çoğu zaman üçüncü gruptur: paneli direğe bağlayan parçalar. Kelepçe, cıvata, başlık, plaka, dübel. Hepsi küçük, hepsi ucuz ve hepsi listeden düşmeye en yatkın kalemler.

Sahada karşılaşılan tipik sonuç şudur: paneller sağlam, direkler dik, ama hat birkaç yıl içinde kelepçe noktalarından pas vermeye başlar ya da bir bölümü gevşeyip oynar. Panelin kendisinde hiçbir sorun yoktur.

Bu yazı o üçüncü grubu ele alıyor: hangi parça nerede kullanılır, kaç adet gerekir ve siparişte neyin yazılı olması gerekir. Metraj tarafının bütünü için panel çit metrajı nasıl çıkarılır yazısına, sipariş ve teslim tarafı için Ankara'da panel çit tedariki sayfasına bakabilirsiniz.

Kural — Teklifte panel ve direk var, kelepçe yoksa teklif eksiktir. Eksik kalem pazarlık konusu değil, montaj günü sorunudur.

Kelepçe ne işe yarar?

Panel, direğe kaynakla değil mekanik bağlantıyla tutturulur. Kaynak kullanılmamasının sebebi basittir: kaynak noktasında kaplama yanar ve o nokta korumasız kalır. Galvaniz ve boya, ısı karşısında görevini bırakır.

Kelepçe bu yüzden vardır. Panelin dikey kenar tellerini kavrar, direğin arka yüzünden geçen bir cıvatayla sıkılır ve paneli direğe mekanik olarak bağlar. Kaplama hiçbir yerde yanmaz, panel istenirse sökülüp yeniden takılabilir.

Bağlantının ikinci işlevi daha az bilinir: kelepçe hattın rüzgâr yükünü direğe aktarır. Panel geniş bir yüzeydir ve rüzgâr onu iter. Bu itme kuvveti kelepçeler üzerinden direğe, direkten temele geçer. Kelepçe sayısı yetersizse yük az sayıda noktaya yığılır ve o noktalarda tel yorulur.

Kelepçe tipleri: direk profiline göre seçilir

Kelepçe seçimi bir kalite tercihi değil, bir uyum meselesidir. Belirleyici olan direğin kesitidir.

Kutu profil direk için düz kelepçe. Kutu profilin yüzeyi düzdür; kelepçenin direğe oturan sırtı da düz olmalıdır. Bu en yaygın kombinasyondur, çünkü panel çit hatlarında kutu profil direk standarda yakındır.

Boru direk için kavisli kelepçe. Yuvarlak direğe düz kelepçe oturmaz; yalnız iki noktadan temas eder. Cıvata sıkıldıkça parça direğin etrafında döner ve zamanla gevşer. Boru direkte kelepçenin direğe bakan yüzü direğin çapına uygun kavisli üretilir.

Köşe kelepçesi. Köşe direğinde iki panel farklı doğrultuda bağlanır. Düz kelepçe bu açıyı karşılamaz; köşe için ya açılı kelepçe kullanılır ya da direğin iki yüzüne ayrı ayrı düz kelepçe takılır. İkinci yöntem daha yaygındır ve köşe direğinde kelepçe adedini iki katına çıkarır.

Duvar üstü ve plaka bağlantıları. Direk betona gömülmüyorsa taban plakasıyla sabitlenir; bu durumda panelin direğe bağlantısı değişmez ama direğin zemine bağlantısı tamamen farklı bir parça grubuna döner.

Kaç kelepçe gerekir? Hesabın mantığı

En sık sorulan soru budur ve cevabı panel sayısıyla doğrudan orantılı değildir.

Kelepçe, panel-direk kesişmelerine takılır. Bir hatta kesişme sayısı direk sayısına yakındır. Fakat her kesişmede kaç kelepçe kullanılacağı panel yüksekliğine bağlıdır.

Mantık şudur: panel yükseldikçe rüzgârın ittiği yüzey büyür ve tek bir bağlantı noktası bu yükü taşıyamaz. Bağlantı, panel yüksekliği boyunca dağıtılır.

• 63-103 cm panel — kesişme başına iki kelepçe (üst ve alt bölge)
• 123-173 cm panel — kesişme başına üç kelepçe (üst, orta, alt)
• 203 cm ve üzeri — kesişme başına dört kelepçe

Bu değerler hattın maruz kaldığı rüzgâra göre artabilir. Açık arazide, engelsiz rüzgâr alan bir hatta bir kademe fazla kelepçe kullanmak yerinde olur.

Örnek hesap

100 metrelik düz hat, 153 × 250 cm panel:

• Panel sayısı: 40
• Direk sayısı: 41
• Kesişme sayısı: 41 (her direkte bir kesişme grubu)
• Kelepçe: 41 × 3 = 123 adet

Buna yedek eklenir. Kelepçe küçük bir kalemdir; birkaç adet fazla sipariş etmek, montaj günü eksik çıkmasından çok daha ucuzdur.

Köşeli hatlarda köşe direklerindeki kelepçe adedi ikiye katlanır. İki köşeli bir hatta yukarıdaki hesaba altı kelepçe daha eklenir.

Kural — Kelepçe adedini direk sayısıyla değil, direk sayısı × yükseklik katsayısıyla hesaplayın. Panel adedi bu hesapta doğrudan rol oynamaz.

Kelepçe nasıl sıkılır: en yaygın montaj hatası

Kelepçenin işlevi paneli tutmaktır, sıkıştırmak değil.

Aşırı sıkılmış kelepçe iki şeyi birden bozar. Birincisi kaplamayı ezer: kelepçenin bastığı noktada galvaniz ve boya katmanı incelir, hatta açılır. O nokta hattın en korumasız yeridir ve pas oradan başlar. İkincisi teli deforme eder: kenar teli basınç altında hafifçe ezilir ve panelin kendi geometrisi bozulur.

Doğru sıkma, panelin kelepçe içinde elle oynatılamayacağı ama telde iz bırakmayacağı noktadır. Cıvata dayandığında durulur; tork uygulanmaz.

Bir başka ayrıntı: kelepçe panelin dikey kenar teline oturtulur, yatay teline değil. Yatay tele takılan kelepçe, panelin kendi ağırlığıyla aşağı kaymasını engellemez.

Cıvata ve somun: küçük parça, büyük fark

Kelepçeyi direğe bağlayan cıvatanın kendisi de bir seçim konusudur.

Kaplama. Cıvata ve somun, panel ve direkle aynı ortamda duracaktır. Kaplamasız ya da zayıf kaplamalı bağlantı elemanı, çevresindeki her şey sağlamken tek başına paslanır ve zamanla kopar. Bağlantı elemanının kaplaması, sistemin geri kalanıyla uyumlu olmalıdır.

Baş tipi. Standart altı köşe baş her anahtarla sökülür. Güvenlik amaçlı hatlarda, dışarıdan sökülmeyi zorlaştıran özel baş tipleri tercih edilir. Bu, çitin kesilerek değil sökülerek geçit açılmasına karşı bir önlemdir ve güvenlik hattı kuruluyorsa siparişte belirtilir.

Uzunluk. Cıvata boyu direk genişliğine ve kelepçe kalınlığına göre seçilir. Kısa cıvata somuna yeterli diş vermez; uzun cıvata direğin arkasından çıkıntı yapar ve hem görüntü hem güvenlik sorunu doğurur.

Direk başlığı: en çok atlanan kalem

Kutu profil ve boru direğin içi boştur. Üstü açık bırakılan direğin içine yağmur, kar ve eriyen kar suyu dolar.

Bu suyun gidecek yeri yoktur. Direğin dibinde birikir, kışın donup genleşir, yazın buharlaşırken iç yüzeyde nem bırakır. Direk dışarıdan bakıldığında yıllarca sağlam görünür; içeriden incelir. Arıza kendini genellikle bir rüzgârda, dipten bükülmeyle gösterir.

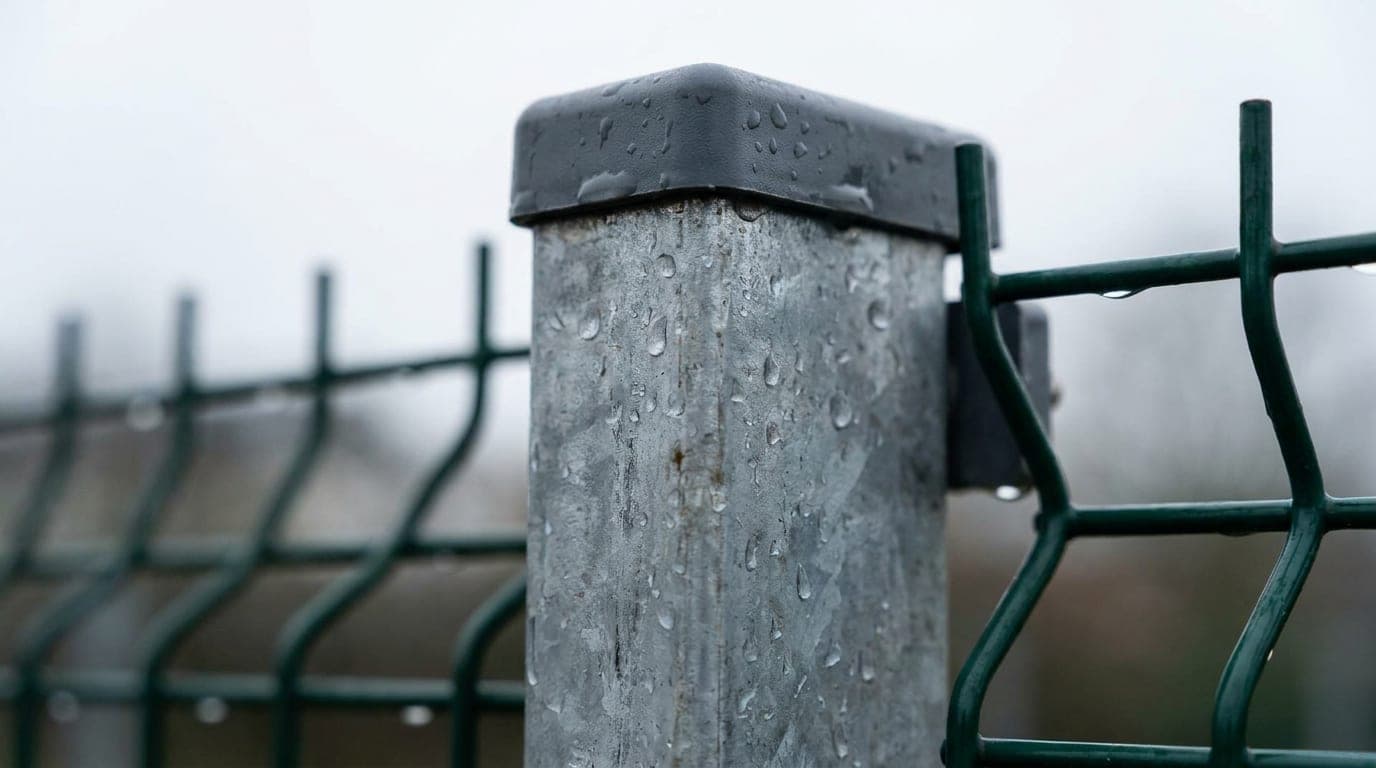

Direk başlığı bunu engelleyen basit bir plastik ya da metal kapaktır. Fiyatı diğer kalemlerin yanında ihmal edilebilir düzeydedir ve direk sayısı kadar sipariş edilir.

Başlığın ikinci işlevi güvenliktir: açık direk ağzı keskin bir kenardır. Çocukların bulunduğu bahçe, okul ve park hatlarında başlık isteğe bağlı bir süs değildir.

Taban plakası ve dübel: kazı yapılamayan zeminler

Direğin betona gömülemediği durumlarda taban plakalı direk kullanılır. Plaka, direğin alt ucuna kaynaklanmış yatay bir levhadır; dübellerle zemine sabitlenir.

Tipik kullanım alanları:

• Mevcut bahçe duvarının üstü — duvar duruyor, yükseklik yetmiyor
• Beton bordür ve istinat duvarı üstü
• Zemin betonu dökülmüş alanlar — teras, otopark, saha kenarı

Bu çözümde belirleyici olan direk değil zemindir. Üç şey sorulur:

Zemin kalınlığı yeterli mi? İnce harpuşta ya da dar bordür, dübelin gerektirdiği gömme derinliğini vermeyebilir.

Zemin sağlam mı? Yaşlı, çatlamış ya da donatısız duvar, dübelin çekme yükü altında kırılabilir. Dübel tutar, duvarın kendisi kopar.

Dübel tipi doğru mu? Betonda kullanılan dübel ile delikli tuğla ya da briket duvarda kullanılan dübel aynı değildir. Yanlış dübel ilk günden itibaren yeterli tutuş vermez.

Rüzgâr yükü bu noktada kritikleşir. Betona gömülü direkte yük geniş bir temele dağılır; plakalı direkte yükün tamamı birkaç dübele biner. Bu yüzden duvar üstü hatlarda panel yüksekliği genellikle sınırlı tutulur. Ayrıntısı için duvar üstü çit sayfasına bakabilirsiniz.

Kapı bağlantıları ayrı bir grup

Kapı, hattın bir parçası gibi görünse de bağlantı elemanları tamamen farklıdır.

Menteşe. Kanadın ağırlığını taşır ve her açılışta hareket eder. Hat kelepçesiyle hiçbir ortak yanı yoktur. Menteşe sayısı kanat yüksekliğine ve ağırlığına göre belirlenir; ağır kanatta üç menteşe kullanılır.

Sürgü ve kilit. Kapının kapalı kalmasını sağlayan parçadır. Çift kanatta yere inen bir alt sürgü, sabit kanadı yerinde tutar.

Durdurucu. Kanadın açılırken ya da kapanırken durduğu noktayı belirler. Olmadığında kanat menteşeyi zorlar.

Bu üç grup kapıyla birlikte gelir mi, ayrı mı sipariş edilir — teklifte netleşmesi gereken bir sorudur. Kapı seçenekleri ve motorlu sistemler için otomatik bahçe kapısı sayfasına bakılabilir.

Siparişte yazılı olması gereken satırlar

Bağlantı elemanları tarafında teklifin eksiksiz sayılması için altı satır aranır:

Bu tablo bir satış listesi değil, bir denetim listesidir. Elinizdeki teklifte bu satırların karşılığını bulamıyorsanız, eksik olan kalemleri sormak sipariş onayından önce yapılır.

Bağlantı elemanı kalitesi nasıl anlaşılır?

Gözle ayırt edilebilen tek şey kaplamanın görünümüdür ve o da yanıltıcı olabilir. Pratikte üç şeye bakılır.

Kaplamanın yüzey bütünlüğü. Kelepçe ve cıvatada kaplama düzgün ve kesintisiz olmalıdır. Kenarlarda açık kalmış bölgeler, yüzeyde çizik ya da leke varsa o parçalar hattın ilk paslanan noktalarıdır.

Kalınlık ve esneklik. Elde hafifçe bükülen kelepçe, sıkıldığında da deforme olur. Kelepçenin paneli tutabilmesi için kendi biçimini koruması gerekir.

Diş kalitesi. Cıvata somuna elle rahatça girmeli, zorlanmamalıdır. Zor giren diş, montaj sırasında sıyrılır ve o bağlantı bir daha sıkılamaz.

Kaplama beyanının teklifte yazılı istenmesi, bu kalemler için de geçerlidir. Panelin kaplaması yazılıyken cıvatanınki yazılmıyorsa, sistemin en küçük parçası denetim dışında kalmış demektir. Kaplamanın üretim sırasındaki yeri için galvaniz önce mi, boya önce mi yazısı ayrıntılı bir çerçeve sunar.

Sökme, taşıma ve yeniden kurulumda bağlantılar

Panel çitin mekanik bağlantıyla kurulmasının bir avantajı, hattın sökülüp başka yere taşınabilmesidir. Fakat sökülen hattın bağlantı elemanları çoğu zaman yeniden kullanılamaz.

Kelepçe sökümde zorlanır ve kaplaması açılır. Yeniden kullanılırsa, açılan noktalar yeni hatta pas başlangıcı olur.

Cıvata sökümde diş sıyırabilir; paslanmış cıvata çoğu zaman kesilerek çıkarılır.

Direk başlığı genellikle kırılarak çıkar.

Bu yüzden taşınacak bir hatta yeniden kurulum bütçesi yapılırken panel ve direk korunur kabul edilse bile, bağlantı elemanları sıfırdan alınır. Küçük kalemler olduğu için bu maliyet önemsiz görünür; toplamda hiç de öyle değildir.

Kelepçe noktası neden hattın ilk paslanan yeridir?

Bir panel çit hattında pas her yerde aynı anda başlamaz. Neredeyse her zaman belirli noktalardan başlar ve o noktaların başında kelepçe bağlantıları gelir. Sebebi tek bir şey değil, üç etkenin aynı yerde üst üste binmesidir.

Birincisi mekanik baskıdır. Kelepçe sıkıldığında telin yüzeyine basınç uygular. Kaplama, altındaki çeliğe yapışmış ince bir katmandır ve basınç altında incelir. Aşırı sıkmada gözle görülür biçimde açılır, normal sıkmada bile mikroskobik düzeyde zorlanır.

İkincisi nem tuzağıdır. Kelepçe ile tel arasında kapalı, dar bir aralık kalır. Yağmur bu aralığa girer ama havalandırma olmadığı için kurumaz. Açık yüzeydeki su birkaç saatte buharlaşırken, bu aralıktaki nem günlerce kalabilir. Korozyon için gereken şey su değil, sürekli nemdir.

Üçüncüsü farklı metallerin temasıdır. Kelepçe, cıvata ve panel aynı üreticiden gelmiyorsa kaplamaları da aynı olmayabilir. İki farklı kaplamalı metal nemli ortamda temas ettiğinde aralarında elektrokimyasal bir çift oluşur ve biri diğerinin yerine harcanmaya başlar. Bu süreç, tek başına duran bir metalin paslanmasından belirgin biçimde hızlı işler.

Üçü bir arada olduğunda sonuç şudur: hattın yüzde doksan dokuzu sağlamken, kelepçe çevresinde kahverengi bir halka belirir. Bu halka çoğu zaman yapısal bir tehdit değildir ama hattın yaşını olduğundan büyük gösterir ve zamanla genişler.

Önlem karmaşık değildir. Kelepçe ölçüsünde sıkılır, sistemin tamamı benzer kaplamalı parçalardan seçilir ve montaj sonrası ezik ya da çizik gördüğünüz noktalar koruyucu ile kapatılır. Bu üçüncü adım özellikle önemlidir: montajda oluşan küçük yüzey hasarları o gün kapatılmazsa bir daha hatırlanmaz.

Panel yükseldikçe bağlantıya ne oluyor?

Kelepçe adedinin panel yüksekliğine bağlanması keyfî bir kural değildir; arkasında basit bir mekanik vardır ve mantığını bilmek, sipariş kararını kolaylaştırır.

Rüzgâr bir yüzeye çarptığında ürettiği kuvvet, yüzeyin alanıyla orantılıdır. Panelin genişliği sabit olduğu için — her panel 250 santimdir — alanı belirleyen tek değişken yüksekliktir. 203 santimlik bir panel, 103 santimlik bir panelin yaklaşık iki katı yüzey sunar ve kabaca iki katı kuvvet toplar.

Ama sorun yalnız kuvvetin büyümesi değildir. Kuvvetin nerede toplandığı da değişir. Rüzgâr panelin her yerine eşit basar; bu basıncın bileşkesi panelin orta yüksekliğine denk düşer. Panel yükseldikçe bu nokta zeminden uzaklaşır ve direğin dibindeki devirme etkisi büyür. Aynı kuvvet, daha uzun bir kolla uygulanmış gibi davranır.

Bağlantı tarafında bunun karşılığı şudur: yükü tek ya da iki noktadan aktarmak, o noktalarda gerilme yığılması yaratır. Tel, sürekli tekrarlanan küçük zorlamalar altında yorulur ve kelepçe çevresinde esnemeye başlar. Üç ya da dört noktaya dağıtılan aynı yük, her noktada belirgin biçimde küçük kalır.

Aynı sebeple açık arazideki hatlarda bir kademe fazla kelepçe önerilir. Şehir içinde binalar ve komşu duvarlar rüzgârı böler; tarlada, yamaçta ve açık düzlükte böyle bir engel yoktur. Hattın gördüğü gerçek yük, aynı panel ölçüsünde bile iki yerde aynı değildir.

Bu mantığın bir sonucu da şudur: hattın üzerine görüş kapatan bir katman ekleniyorsa — çim çit, panjur lamel, gölgelik file — panel artık gözenekli olmaktan çıkar ve rüzgârın tamamını karşılar. Bu durumda yalnız kelepçe adedi değil, direk profili ve temel ölçüsü de yeniden düşünülür. Kapatma kararının siparişten önce verilmesi gerektiğini söylememizin sebebi budur.

Yılda bir kez: bağlantı elemanı kontrolü

Panel çit bakım istemeyen bir sistem sayılır ve büyük ölçüde öyledir. Yine de yılda bir kez, tercihen kış çıkışında yapılacak kısa bir kontrol, hattın ömrünü belirgin biçimde uzatır. Kontrol panelde değil bağlantılarda yapılır.

Hat boyunca yürüyüp her direkte üç şeye bakılır.

Kelepçelerin gevşeyip gevşemediği elle kontrol edilir. Panel kelepçe içinde oynuyorsa cıvata bir miktar sıkılır — yine ölçüsünde, dayanana kadar. Gevşeme genellikle rüzgârlı bölgelerde ve ilk kışın ardından görülür; malzeme oturdukça bağlantıda küçük bir boşluk oluşabilir.

Kelepçe çevresinde renk değişimi olup olmadığına bakılır. Kahverengi ya da turuncumsu bir iz, kaplamanın o noktada açıldığını gösterir. Erken aşamada yüzey temizlenip koruyucu sürüldüğünde ilerleme durur; yıllar sonra fark edildiğinde tel kesitinde kayıp başlamış olabilir.

Direk başlıklarının yerinde olup olmadığı görülür. Başlık rüzgârda ya da darbeyle düşebilir; düştüğü fark edilmezse direğin içi sessizce dolmaya başlar. Yerine takmak dakikalar sürer, geciktirmek direği değiştirmeye kadar gidebilir.

Kapılarda menteşe ve sürgü ayrıca bakılır. Kanadın alt kenarı zemine sürtmeye başladıysa bu, menteşenin sarktığının ya da direğin hafifçe eğildiğinin ilk işaretidir. Erken müdahale edilmezse kanat kendi ağırlığıyla menteşeyi daha da zorlar ve sorun hızlanır.

Bu kontrolün tamamı orta boy bir hatta yarım saat sürmez. Karşılığında yakaladığı şey, birkaç yıl sonra parça değişimi gerektirecek her sorunun başlangıç hâlidir.

Bağlantılar montajın hangi aşamasında takılır?

Sırayı bilmek, sahada sipariş eksiği çıktığında işin nerede duracağını da anlatır.

Montaj direklerle başlar. Kazı yapılır, direkler düşeyde ve hizada oturtulur, beton dökülür. Bu aşamada kelepçeye ihtiyaç yoktur; gerekli olan tek bağlantı elemanı, plakalı çözüm kullanılıyorsa dübellerdir.

Ardından beklenir. Betonun dayanım kazanması için geçmesi gereken süre, montajın en çok atlanan adımıdır. Direkler tam oturmadan panel takılırsa, panellerin ağırlığı henüz sertleşmemiş betondaki direkleri farklı yönlere çeker ve hat bir daha düzelmeyecek biçimde hizadan çıkar. Bu, sonradan telafisi olmayan tek montaj hatasıdır.

Beton oturduktan sonra paneller kaldırılır ve kelepçelerle bağlanır. Bağlama sırası hattın bir ucundan diğerine doğru ilerler; ortadan başlayıp iki yöne açılmak, küsurat farkının nereye gideceğini belirsiz bırakır. Her panel takılırken kelepçeler önce elle yerine oturtulur, hattın hizası kontrol edilir, sonra sıkma yapılır. Önce sıkıp sonra hizaya bakmak, sıkılmış kelepçeyi geri açmayı gerektirir ve her açma-kapama kaplamayı biraz daha yorar.

Direk başlıkları en sona bırakılır, çünkü başlık takılıyken direğin üstünden hiza kontrolü yapılamaz. Hat tamamlanıp son kontrol bittikten sonra başlıklar yerleştirilir.

Kapı en son takılır ama en önce planlanır. Kapı direkleri hattın geri kalanıyla birlikte, hatta ondan önce dikilir; kanat ise hat bittikten sonra asılır ve ayarı orada yapılır.

Bu sıranın pratik sonucu şudur: kelepçe eksikliği montajın üçüncü gününde ortaya çıkar, yani direkler dikilmiş ve beton beklenmiş olduğu hâlde iş durur. Başlık eksikliği ise işin son gününde fark edilir ve çoğu zaman "sonra takarız" denip unutulur. İkisi de sipariş anında beş dakikada çözülebilecek şeylerdir.

Özet

Panel çit hattında en çok atlanan kalemler, en küçük olanlardır. Kelepçe paneli direğe bağlar ve hattın rüzgâr yükünü taşır; adedi panel sayısıyla değil, direk sayısı ile panel yüksekliğinin çarpımıyla belirlenir.

Kelepçe tipi direk profilinden çıkar: kutu profilde düz, boru direkte kavisli. Yanlış eşleşme bağlantıyı zamanla gevşetir.

Direk başlığı direk sayısı kadar sipariş edilir ve direğin içeriden çürümesini engeller. Taban plakalı çözümlerde belirleyici olan direk değil zemindir.

Ve montajda hatırlanacak tek cümle şudur: kelepçe paneli tutar, sıkıştırmaz. Aşırı sıkılan her kelepçe, hattın bir sonraki pas noktasını kendi eliyle işaretler.
