Fabrika çevresi panel çit maliyeti nasıl hesaplanır

Organize sanayi bölgesinde 180 × 120 metrelik bir parsel düşünün. Ön cephede tırların girdiği geniş bir kapı, onun hemen yanında bekçi kulübesi ve personel girişi var; arka tarafta boş bir parsel, yanlarda komşu fabrikaların duvarları. Satınalma birimi "fabrika çevresi panel çit maliyeti ne tutar" diye sorduğunda cevap şu formülle başlar: çevreden kapı açıklıklarını düşün, kalan uzunluğu 2,5'e böl ve panel sayısını bul; kapalı halkada direk sayısı panel sayısına eşittir, hattı bölen her kapı bir direk ekler. Bu parselde 600 metrelik çevre, bir TIR ve bir personel kapısıyla 236 panel ve 238 direğe çıkar. Maliyeti bu çekirdeğin üstüne binen dört katman belirler: üst güvenlik, araç ve personel girişleri, zemin tipi ve kurumsal satınalmanın kendi dili.

Uzunluk bazlı maliyetin katman katman nasıl kurulduğunu kümenin çekirdek yazısı yüz metrelik hat üzerinden kurulan maliyet örneği ayrıntılı anlattı; burada o anlatımı tekrar etmiyoruz. Bu yazı, bir sanayi tesisinin çevresine özgü maliyet sürükleyicilerine bakıyor: yüzlerce metrelik düz kenarlar, 203 santimlik panelin üstüne eklenen güvenlik, TIR girişinin hattı nasıl böldüğü ve dolgu, beton saha, asfalt gibi karışık zeminlerin direk listesini nasıl parçaladığı.

Fabrika çevresini bahçe hattından ayıran ne?

İlk fark ölçektir. Bir bahçe hattı birkaç on metreyle ölçülür, bir fabrika çevresi yüzlerce metreyle. Bu ölçekte hesap küçük hatalara tahammül etmez: tek bir yuvarlama hatası ya da unutulmuş bir kalem, adet başına küçük görünse bile yüzlerce kez çarpılır. Bahçe hattında "bir panel fazla alalım" rahatlığı fabrika çevresinde bir palet fazlaya, fazladan bir sevkiyata ve depoda bekleyen malzemeye dönüşebilir.

İkinci fark işlevdir. Fabrika çevresinde çit sınır çizmekten çok bir güvenlik kabuğunun dış halkasıdır. Stok sahası, hammadde, makine parkı ve gece boş kalan yükleme alanları bu kabuğun koruduğu değerlerdir. Bu yüzden yükseklik kararı genellikle tartışılmaz; asıl tartışma panelin üstüne ne ekleneceği ve bunun hangi kenarlarda yapılacağıdır.

Üçüncü fark girişlerdir. Bir tesisin çevresinde araç kapısı, personel kapısı, bekçi kulübesi, turnike ve acil çıkışlar vardır. Her biri hattı böler, direk sayısını değiştirir ve kalın profilli direk ister. Dördüncü fark zemindir: aynı çevre boyunca toprak, sıkıştırılmış dolgu, beton saha ve asfalt yan yana bulunabilir ve her biri direğin kurulma biçimini değiştirir.

Beşinci fark alıcının kendisidir. Fabrika çevresi bir kişinin tercihiyle değil, bir satınalma sürecinin sonunda alınır. Teklif formu, şartname, onay zinciri ve teslim kabulü bu sürecin parçasıdır. Maliyeti doğru okumak için, teklifin bu dile uygun biçimde istenmesi gerekir.

Yüzlerce metrede metre maliyeti neden sabitlenir?

Kısa bir hatta sabit kalemlerin ağırlığı büyüktür: iki uç direği, bir köşe, bir kapı ve bir sevkiyat, kırk metrelik bir hattın maliyetinde belirgin bir yer tutar. Hat uzadıkça bu sabit kalemler yayılır. Fabrika çevresinde her yeni 2,5 metre, sisteme bir panel ve bir direk ekler; bunun dışında neredeyse hiçbir şey eklemez. Metre maliyeti bu yüzden belli bir uzunluktan sonra bir değere oturur ve oradan çok az oynar.

Kapalı halka bu etkiyi güçlendirir. Açık bir hatta direk sayısı panel sayısının bir fazlasıdır; halkada ise başlangıç ve bitiş direği aynı direk olduğu için direk sayısı panel sayısına eşittir. Yani fabrika çevresi gibi kendini kapatan bir hatta, her panel tam olarak bir direk taşır. Direk tarafındaki "artı bir" ancak hattı bölen kapılar, kulübeler ve bina bitişleriyle geri gelir.

Köşeler bu tabloyu bozmaz. Köşedeki direk iki kenarın paneline ortak hizmet eder; sayıyı artırmaz, yalnız profili kalınlaşır ve kelepçesi iki yüze takılır. Dikdörtgen bir fabrika parselinin dört köşesi bu yüzden adet listesinde değil, direk satırının profil kırılımında görünür. Köşe sayısı fazla olan düzensiz parsellerde bile halkadaki direk adedi değişmez; değişen, kalın profilli direklerin payıdır.

Bu sabitlenmenin pratik sonucu şudur: fabrika çevresinde metre başına maliyeti asıl oynatan şey hattın uzunluğu değil, hattın üstüne ve içine eklenen kararlardır. Kapılar, üst güvenlik ve zemin tipi uzunluktan bağımsız olarak listeye satır ekler. İki tesisin çevre uzunluğu aynı olsa bile, biri tek kapılı ve toprak zeminli, diğeri üç kapılı ve beton sahalıysa metre maliyetleri birbirinden belirgin biçimde ayrışır.

Uzun kenarda küsurat: toplamdan değil kenardan bakılır

Panel 250 santimde sabittir ve kesilmez. Kapalı halkada toplam uzunluğun 2,5'e tam bölünmesi yetmez, çünkü panel köşeyi dönemez: her kenar kendi köşe direğinden köşe direğine uzanan ayrı bir dizidir. Küsurat da ancak o kenarın kendi aksları arasına yedirilebilir. Bu yüzden fabrika çevresinde metraj, toplam çevreden değil kenar kenar çıkarılır.

Küçük bir küsurat sorun değildir. Aks yalnız birkaç santim oynatılabilir, çünkü panel ucu direk yüzeyinde bindirilir; yüz seksen metrelik bir kenarda birkaç on santimlik fark, onlarca aksa bölündüğünde santimin altında kalır ve hat boyunca kaybolur. Büyük küsurat ise yedirilemez. Kenarın sonunda bir metreyi aşan bir boşluk kalıyorsa, bu bir yerleşim kararıdır: kapının yeri kaydırılır, köşe direğinin konumu parsel sınırı içinde yeniden düşünülür ya da o kenarda bir panel fazlası sipariş edilip hat sınıra göre yeniden kurgulanır.

Uzun kenar ayrıca kümülatif hatayı büyütür. Direklerden biri birkaç santim yanlış dikildiğinde, sonraki her panel bu hatayı taşır ve kenarın sonunda fark toplanır. Bahçe hattında bu, son panelde fark edilen küçük bir sıkışmadır; yüz seksen metrede ise kenarın sonunda panelin sığmadığı bir boşluk olarak ortaya çıkar. Bu yüzden fabrika çevresinde aks işaretlemesi köşe direklerinden başlayarak, şerit metreyle değil sabit referans noktalarıyla yapılır.

Sipariş açısından kural nettir: tedarikçiye yalnız "600 metre" değil, dört kenarın ayrı ayrı uzunluğu ve kapıların hangi kenarda, hangi köşeden kaç metre uzakta olduğu verilir. Adet kenar bazında hesaplanıp toplanır. Toplamdan hesaplanan bir teklif, bir iki panel eksik ya da fazla çıkabilir ve fark ancak montajın son gününde görülür.

Sevkiyatı partilere bölmek maliyeti nasıl etkiler?

Yüzlerce panellik bir sipariş tek seferde üretilip tek seferde gelmeyebilir. Üretim takvimi, araç kapasitesi ve sahadaki depolama alanı sevkiyatı partilere böler. Fabrika çevresi bu açıdan avantajlıdır, çünkü montaj da zaten kenar kenar ilerler; her parti bir ya da iki kenarı kapatacak şekilde planlanabilir.

Partilemenin maliyete etkisi rakamdan çok sıralamadan gelir. İlk partide yalnız panel gelip direk gelmezse ekip bekler; direk gelip kelepçe gelmezse montaj başlar ama bitmez. Doğru parti, bir kenarı baştan sona kurmaya yetecek eksiksiz bir settir: o kenarın panelleri, hat ve köşe direkleri, kelepçeleri, varsa kolları. Parti bu mantıkla kurulduğunda her sevkiyat sahada bitmiş bir kenar üretir ve depoda bekleyen malzeme azalır.

İkinci konu partiler arası tutarlılıktır. Aynı çevre için farklı üretim partilerinden gelen panellerde ton farkı ya da ölçü yazımı farkı olabilir; yan yana düştüğünde bu, uzaktan görülen bir basamak ya da renk kayması yaratır. Uzun hatta bunu önlemenin yolu, her partinin bütün bir kenara gitmesi ve iki parti arasındaki geçişin bir köşe ya da kapı direğine denk getirilmesidir.

Sipariş, üretim ve sevkiyatın hangi sırayla ilerlediği, terminin neye bağlı olduğu ve partilerin takvime nasıl yerleştiği siparişten sevkiyata takvimi anlatan yazıda işleniyor. Burada tek bir not yeterli: teklif istenirken toplam adetle birlikte parti planı da istenmelidir. Her partinin içeriği ve tarihi yazılı olduğunda hem nakliye hem montaj bütçesi daha öngörülebilir hale gelir.

203 santim fabrika çevresinin varsayılan yüksekliğidir

Fabrika çevresinde yükseklik genellikle tartışma konusu değildir. Katalogdaki en yüksek panel olan 203 × 250 cm, 5,0 mm telle gelir ve direk olarak toprak zeminde 250 santimlik boy ister. Tırmanmayı belirgin biçimde zorlaştıran, üst güvenlik kolu taşıyabilecek direk boyuna sahip olan ve uzaktan bakıldığında tesis sınırı olarak okunan yükseklik budur.

Bu ölçünün kendi fiyat mantığı, 3 santimlik ölçü farkının nereden geldiği ve 5,0 mm telin bu yükseklikte neden standart olduğu 203 santimlik panelin kendi sayfasında anlatılıyor. Burada ürünü yeniden tanıtmıyoruz; fabrika çevresi açısından önemli olan, bu yüksekliğin yanında gelen paketin geri kalanıdır.

Paketin ilk parçası kelepçedir. 203 santimlik panelde kesişme başına dört kelepçe kullanılır ve yüzlerce direkte bu, kelepçe satırını bahçe hattındakiyle kıyaslanamayacak bir adede taşır. İkinci parça direktir: 250 santimlik boy, üstüne bir de kol eklendiğinde direğin tepesine binen yükü artırır; bu yüzden fabrika çevresinde direk profili ve et kalınlığı bahçe hattındakinden bir kademe yukarıda düşünülür.

Yine de 203 santimin çevrenin her kenarında zorunlu olmadığını not etmek gerekir. İdari binanın önündeki ziyaretçi otoparkı ya da tesisin iç bölmeleri gibi bölümlerde daha alçak bir panel yeterli olabilir. Ama dış çevre halkası için karar çoğu zaman 203'tür ve bütçe bu varsayımla kurulur.

Direk tepesinde V kol, Y kol ya da tek kol

Üst güvenliğin taşıyıcısı kollardır. Kol, direğin tepesine takılan ve çitin etkin yüksekliğini artıran bir parçadır. Tek eğik kol dışa doğru açılır ve üzerinde birkaç sıra gergin tel taşır. Y ya da V biçimindeki çift kol ise iki yana açılır ve ortasında oluşan beşiğe spiral bir tel oturtulmasına izin verir. Fabrika çevresinde spiral jiletli tel düşünülüyorsa, kol seçimi fiilen bu ikinci tipe iner.

Kolun yönü maliyetten bağımsız ama kritik bir karardır. Tek kolda eğim dışarıya, yani saldırının geleceği yöne bakmalıdır; içe eğimli kol, dışarıdan gelen için engel oluşturmaz. Çift kolda bu sorun daha azdır ama spiralin taşındığı beşiğin direk aksına göre konumu yine dışa doğru kaydırılabilir. Hangi yönün seçileceği, komşu parselin durumuna ve kolun sınırın dışına taşıp taşmadığına göre verilir.

Kolun maliyete iki yoldan etkisi vardır. Birincisi kolun kendisidir: her direğe bir kol düşer ve kol sayısı, üst güvenlik uygulanan kenarlardaki direk sayısına eşittir. İkincisi direğin kendisidir: kol direğin tepesine yük ve kaldıraç ekler; rüzgâr, kolun ve üzerindeki telin yüzeyine de etki eder. Bu yüzden kol taşıyacak direklerde profil ve temel, kolsuz hat direklerinden farklı değerlendirilir.

Teklifte kol satırı üç bilgi içermelidir: kol tipi (tek, Y ya da V), kolun direğe nasıl bağlandığı (direğin tepesine geçme mi, dış yüzüne cıvatalı mı) ve kaplaması. Kol, direk ve panelle aynı kaplama sınıfında değilse hat birkaç yıl sonra en tepeden paslanmaya başlar. Kol ve bağlantı elemanlarının fiyatı katalogda yer almaz; ayrı satır olarak sorulur.

Jiletli tel hangi kenarlara çekilir?

Jiletli tel fabrika çevresinde gündeme gelen en güçlü üst güvenlik ürünüdür. Sitenin jiletli tel el kitabı ürünü açıkça endüstriyel sınıfa koyar ve sanayi tesisini, depo sahasını ve stok alanlarını kullanım yerleri arasında sayar. Aynı sayfa, yaya geçişine açık hatları ve elle ulaşılabilecek her noktayı kesin sınırlar olarak belirtir. Fabrika çevresinde karar bu iki listenin kesiştiği yerde verilir.

Pratikte bu, çevrenin tamamına değil belirli kenarlarına jiletli tel çekmek anlamına gelir. Boş bir parsele bakan arka kenar, gece gözetimi zayıf yan kenarlar ve stok sahasına bitişik bölümler doğal adaylardır. Ön cephenin kapı, bekçi kulübesi ve turnike çevresindeki bölümü ise hem yaya trafiğine en yakın hem de gözetimin zaten en güçlü olduğu yerdir; orada jiletli tel çoğunlukla gereksiz ve riskli bir eklemedir.

Kapı açıklıklarında jiletli tel kesilir; spiral kapı direğinde biter ve bu uç sağlam biçimde sabitlenir. Kenar değişimlerinde de aynı durum geçerlidir: jiletli telin başladığı ve bittiği direk, hem kolun hem spiralin uç yükünü taşır. Bu uç noktaların sayısı, jiletli tel uygulanan kenarların nasıl seçildiğine bağlıdır ve teklifte ayrıca gösterilmelidir.

Metraj tarafında dikkat edilecek nokta, spiral jiletli telin açılma sıklığıyla uzunluk değiştirmesidir; aynı rulo gergin açıldığında daha uzun, sıkı açıldığında daha kısa bir hattı kaplar. Teklif istenirken hat uzunluğu ile birlikte istenen sarım yoğunluğu, spiral çapı, gerdirme teli ve uyarı levhaları da yazılır. Jiletli tel, kameranın, aydınlatmanın ve müdahalenin yerini tutmaz; zaman kazandıran bir katmandır ve bütçe bu katmanlar arasında dengeli dağıtılmalıdır.

TIR girişi: açıklığı araç değil manevra belirler

Bir fabrika çevresinin en ağır kalemi çoğu zaman TIR giriş kapısıdır. Kapının açıklığını belirleyen şey aracın genişliği değil, aracın kapıya nasıl yaklaştığıdır. Kapıya düz bir hattan yaklaşan araç ile dar bir sokaktan dönerek giren araç çok farklı açıklıklar ister. Bu yüzden kapı genişliği, tesis önündeki yolun genişliği ve aracın dönüş hareketi çizim üzerinde gösterilerek belirlenir.

Açıklık panel hesabından düşülür ve panel adedi azalır. Ama kapı, hattı ikiye böldüğü için direk sayısını bir artırır ve açıklığın iki yanındaki direkler kalın profilli kapı direğine dönüşür. Geniş bir kapıda bu direkler yalnız kalın değil, kanadın ağırlığını ve motorun kuvvetini taşıyacak şekilde temellendirilir. Kapı direğinin profil ve temel planlaması kapı ölçüsünü kapı direğiyle birlikte ele alan yazıda anlatılıyor.

Geniş açıklıklarda sürgülü kapı yaygındır ve sürgülü kapı fabrika çevresinde bahçedekinden farklı bir sorun yaratır. Kanat açılırken çitin iç tarafında, çite paralel olarak kayar; kanadın ve kuyruğunun kaydığı şerit boyunca çitin arkası boş kalmak zorundadır. Fabrikada bu şerit çoğu zaman tam da araçların park etmek ya da paletlerin istiflenmek istediği yerdir. Kapının hareket alanı yerleşim planında işaretlenmezse, ilk hafta içinde o alana bir palet bırakılır ve kapı açılmaz.

Kapı kanadı, motor, ray ya da taşıyıcı, fotosel ve kapı direkleri katalogdaki listede yer almaz; bu yazıda bu kalemlere rakam verilmemesinin nedeni budur. TIR kapısı teklifi ayrı bir paket olarak istenir ve paketin içinde kanat ölçüsü, ağırlığı, motor sınıfı, ray ya da konsol sistem tercihi ve kapı direği temelinin kimde olduğu yazılı olmalıdır.

Bekçi kulübesi, turnike ve personel kapısı hattı nasıl böler?

TIR kapısının yanında çoğu tesiste bir bekçi kulübesi ve bir personel girişi bulunur. Personel girişi ya düz bir yaya kapısıdır ya da bir turnike ünitesi. Her iki durumda da açıklık, TIR kapısında olduğu gibi panel hesabından düşülür, hattı böler ve bir direk ekler. İki yanındaki direkler kapı direğidir ve kalın profilden seçilir.

Bekçi kulübesi ve turnike gövdesi ise daha incelikli bir durum yaratır. Çit bir yapıya dayandığında o noktada halka kopar. Kulübenin duvarına dayanan bir çit ucunda bile bağımsız bir direk gerekir; panel doğrudan duvara bağlanmaz. Yani hattı kesen her yapı sayım açısından bir kapı gibi davranır: yapının kapladığı uzunluk panel hesabından düşülür ve direk sayısı bir artar. Kulübenin iki yanından da çit geliyorsa, iki uç direği ortaya çıkar.

Turnike ünitesinin iki yanında ise çit ile ünite gövdesi arasında kalan boşluk önemlidir. Bu boşluk bir insanın geçebileceği kadar genişse turnike işlevini yitirir. Bu yüzden turnikenin yanındaki son panelin ve uç direğinin konumu, ünitenin ölçüsü tedarikçiden alındıktan sonra kesinleşir. Panel kesilemediği için bu aralık aks oynatılarak değil, turnikenin ya da uç direğinin konumuyla kapatılır.

Personel girişinin çevresi, çitin en çok temas edilen bölümüdür. Vardiya değişiminde onlarca kişi aynı noktadan geçer, bisikletler ve motosikletler çite yaslanır. Bu bölümde jiletli tel olmaması, kelepçe cıvatalarının dış yüzeyde sivri uç bırakmaması ve kapı direğinin darbeye karşı sağlam temellenmesi bütçede küçük ama önemli kararlardır.

Acil çıkış kapıları sayıma nasıl girer?

Bir fabrika çevresinde yalnız giriş kapıları değil, çıkış kapıları da vardır. Tesisin acil durum planı, yangın ya da tahliye senaryosunda personelin hangi noktalardan dışarı çıkacağını belirler ve bu noktalar çoğu zaman çevre çitinin arka ya da yan kenarlarına düşer. Hangi noktada çıkış kapısı gerektiğine çit tedarikçisi değil, tesisin iş sağlığı ve güvenliği tarafı karar verir; tedarikçi bu kararı sayıma çevirir.

Sayım kuralı değişmez: her acil çıkış kapısı açıklığı kadar panel hesabından düşülür, hattı böler ve bir direk ekler. İki yanındaki direkler kapı direğidir. Acil çıkış kapısı genellikle dar bir yaya kapısıdır, ama kalın profilli direk ihtiyacı bundan etkilenmez; kapı kanadı her açıldığında direğe yük biner.

Acil çıkış kapısının fabrika çevresine özgü bir çelişkisi vardır: dışarıdan girişi engellerken içeriden hızlı çıkışa izin vermek zorundadır. Kilit ve kapı donanımı bu çelişkiyi çözecek biçimde seçilir ve bu, standart bir bahçe kapısı kilidinden farklı bir satırdır. Ayrıca jiletli tel uygulanan bir kenarda acil çıkış kapısı varsa, spiralin kapının üstünde ve iki yanında nasıl sonlandırılacağı kaçış güvenliğini doğrudan etkiler.

Bütçe açısından en yaygın hata, acil çıkışları metraj aşamasında unutup montaj sırasında hatta kapı açmaktır. Kurulmuş bir hatta sonradan kapı açmak panel sökmek, direk değiştirmek ve yeni temel dökmek demektir. Acil çıkış noktaları bu yüzden ilk çizimde işaretlenir ve her biri teklifte kendi satırıyla görünür.

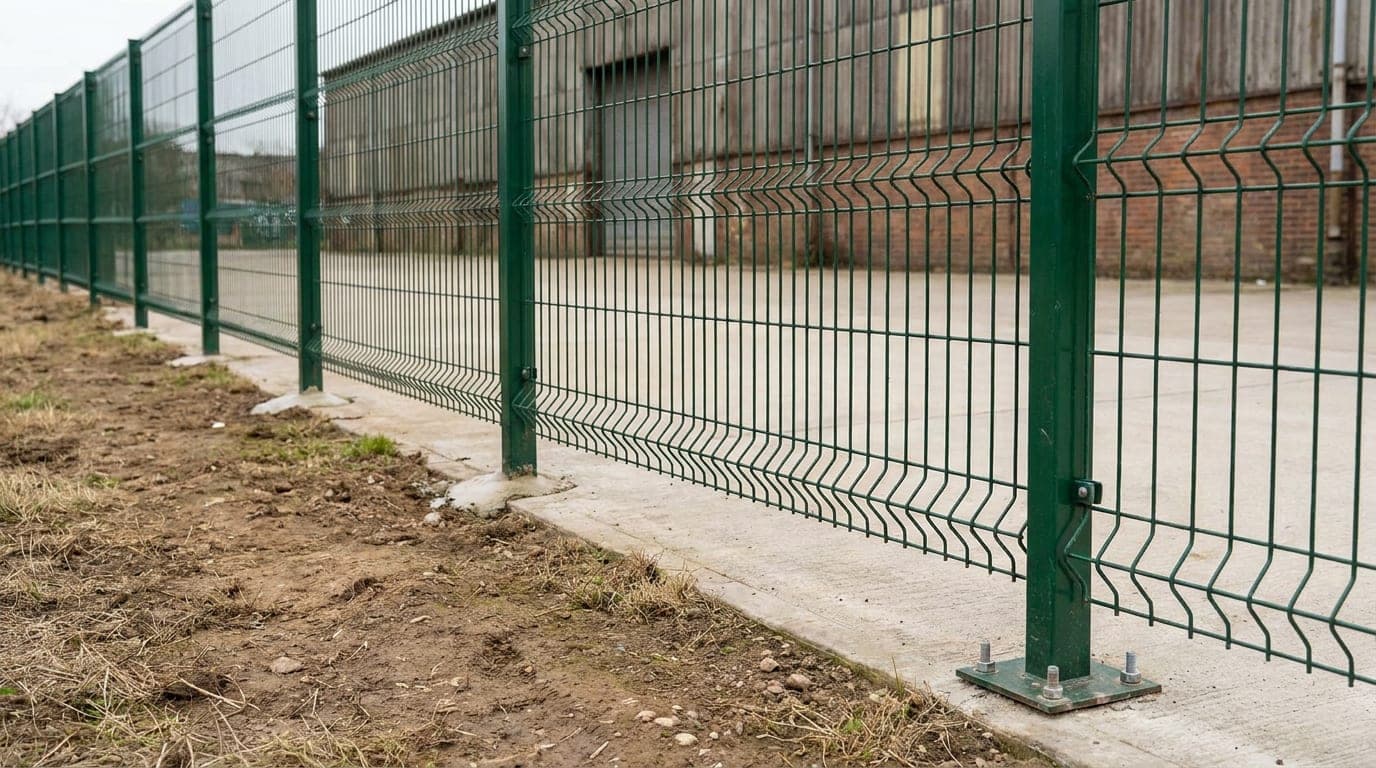

Zemin: dolgu, beton saha ve asfalt aynı çevrede

Bir fabrika parselinin çevresi nadiren tek tip zeminden oluşur. Arka kenar çoğu zaman toprak ya da tesviye sırasında getirilmiş dolgudur; yükleme rampasının önü beton sahadır; giriş yolu ve otopark asfalttır. Çit bu zeminlerin hepsinden geçer ve direk her zeminde farklı bir yöntemle kurulur.

Dolgu zemin, sanayi parsellerinde sık görülen bir durumdur. Parsel tesviye edilirken kazılan ya da getirilen malzeme yayılır ve sıkıştırılır; ama sıkıştırma kalitesi parselin her noktasında aynı olmayabilir, özellikle parsel sınırına yakın bölümlerde. Gömme direğin temeli gevşek bir dolgunun içinde kalırsa, direk zamanla rüzgâr yönüne yaslanır. Bu tür kenarlarda temel ölçüsü ve derinliği zemin durumuna göre büyütülür ve bu, beton satırını doğrudan etkiler.

Beton sahada iki yol vardır. Birincisi, beton kesilip ya da delinip direğin gömme olarak kurulmasıdır. İkincisi, tabanına flanş plakası kaynaklı direğin betona ankrajla sabitlenmesidir. Hangisinin seçileceği saha betonunun kalınlığına, donatısına ve kenar mesafesine bağlıdır: ince ya da kenarı kırık bir betona flanşlı direk ankrajlanmaz. Asfalt ise flanşlı montaj için güvenilir bir taban değildir; asfaltlı bölümde genellikle kaplama kesilir, gömme temel yapılır ve üstü yeniden kapatılır.

Bu çeşitliliğin sonucu, fabrika çevresinde direk listesinin tek satır olamamasıdır. Aynı profil ve aynı yükseklikteki direkler, zemine göre iki ya da üç ayrı alt satıra bölünür: gömme direkler, flanşlı direkler ve kaplama kesimi gerektiren noktalar. Tedarikçiye çevre çizimi verilirken her kenarın hangi bölümünün hangi zeminde olduğu işaretlenir; aksi halde teklif tek tip zemin varsayar ve fark sahada ortaya çıkar.

Flanşlı direk mi, gömme direk mi: maliyet satırları

Flanşlı direk ve gömme direk aynı işi görür ama farklı maliyet satırları üretir. Gömme direkte direk daha uzundur, çünkü boyunun bir kısmı zeminin içinde kalır; 203 santimlik panelde toprak zemin için 250 santimlik boy bu yüzden gerekir. Buna karşılık kazı ve beton kalemleri doğar. Flanşlı direkte gömme payı yoktur, direk kısalır; ama direğin tabanına kaynaklı plaka, ankraj ya da dübel ve zemin betonunun yeterliliği yeni satırlar olarak eklenir.

Gömme direk satırları şöyle yazılır: direk boyu ve profili, kazı ölçüsü, temel beton hacmi ve varsa beton ya da asfalt kesimi ile yama. Flanşlı direk satırları ise şöyle: direk boyu ve profili, flanş plakasının kalınlığı ve direğe kaynaklı olup olmadığı, ankraj tipi ve adedi. Flanş plakasının kaynak noktası da kaplama açısından kritik bir yerdir; kaynak kaplamadan sonra yapıldıysa o nokta rötuş ister.

Karar yalnız maliyetle verilmez. Gömme direk, sağlam bir temelde yıllarca hareketsiz kalır ve darbeye karşı dayanıklıdır. Flanşlı direk ise ankrajın ve beton tabanın kalitesine bağımlıdır; forkliftin sıkça manevra yaptığı bir yükleme sahasında flanşlı direğe gelen bir darbe, ankrajları zeminden sökebilir. Bu tür noktalarda flanşlı direğin önüne bir çarpma bariyeri konması ayrı bir kalem olarak düşünülür.

Direk seçimindeki profil, boy ve et kalınlığı mantığı direk seçimini profil, boy ve et kalınlığıyla anlatan yazıda ayrıntılı anlatılıyor. Fabrika çevresine özgü nokta şudur: flanşlı ve gömme direklerin boyları farklı olduğu için aynı çevrede iki farklı direk boyu sipariş edilir ve bu iki boy teklifte, sevkiyatta ve sahada birbirine karıştırılmamalıdır.

Fabrika çevresi bütçe kalemleri

Aşağıdaki tablo, bir fabrika çevresinin teklifinde görülmesi gereken satırları, her satırın neye bağlı olduğunu ve teklifte nasıl yazılması gerektiğini bir arada gösteriyor. Rakam içermez; amacı iki teklifi aynı iskelete indirmektir.

Tablonun işlevi eksik satırı görünür kılmaktır. Bir teklifte bu satırlardan biri yoksa ya kalem unutulmuştur ya da başka bir satırın içine gömülmüştür. İkinci durumda "dahil" yazan satırın içeriği, adedi ve tipiyle birlikte sorulmalıdır; aksi halde iki teklif farklı şeyleri fiyatlıyor olabilir.

Tek hesap: 600 metrelik kapalı halka

Yazının başındaki parseli sayıya dökelim. Aşağıdaki rakamlar katalogdaki fiyatla, KDV hariç hesaplanmıştır ve yalnız panel, hat direği ve jiletli tel satırlarını kapsar. Güncel liste için panel çit fiyatları sayfasına bakmak gerekir; buradaki amaç rakamın kendisinden çok, kalemlerin birbirine oranını görmektir.

Parsel: 180 × 120 m dikdörtgen, çevre 600 m, 4 köşe. Ön cephe (180 m), soldan sağa: 75 m çit · TIR kapısı 9 m · 20 m çit (bekçi kulübesinin önü) · personel kapısı 1 m · 75 m çit. Seçim: 203 × 250 cm panel (5,0 mm tel) · 60×40 kutu profil direk, 250 cm. Panel: 600 − 9 − 1 = 590 m → 590 ÷ 2,5 = 236 panel. Kenar kenar kontrol: ön cephe 30 + 8 + 30 = 68, yan kenarlar 48 + 48, arka kenar 72; toplam 236, hiçbir kenarda küsurat yok. Direk: kapısız halka olsaydı panel sayısı kadar, 236 direk. İki kapı hattı böler, her biri +1 → 238 direk. Kontrol: iki kapı halkayı iki açık bölüme ayırır; 20 metrelik bölüm 8 panel ve 9 direk, 570 metrelik bölüm 228 panel ve 229 direk; toplam 238. Bunların 4'ü köşe, 4'ü kapı direğidir ve kalın profilden seçilir; kalan 230'u hat direğidir. Jiletli tel: yalnız iki yan kenar ve arka kenar boyunca, 120 + 180 + 120 = 420 m; kapıların ve bekçi kulübesinin bulunduğu ön cephe dışarıda. Bu kenarlarda kol taşıyacak direk sayısı 48 + 72 + 48 panele karşılık 169'dur.

Panel ve hat direği ara toplamı 590 metrelik çit bölümüne bölündüğünde metre başına yaklaşık 598 TL eder. Bu tabloda panel, panel ile hat direği toplamının yaklaşık dörtte üçünü oluşturur; kapalı halkada her panel tek bir direk taşıdığı için bu oran uzunluk arttıkça neredeyse sabit kalır. Jiletli tel satırı ise çapa göre belirgin biçimde değişir, ama bu karar kenar seçimiyle birlikte verildiğinde toplamın küçük bir kısmıdır.

Tabloya köşe ve kapı direkleri, kollar, kelepçe, direk kapağı, gerdirme teli ve uyarı levhası, TIR ve personel kapısı paketleri, flanş ve ankraj, kazı ve temel betonu, asfalt kesimi ve nakliye dahil değildir. Fabrika çevresinde bu kalemlerin toplamı, özellikle TIR kapısı ve zemin işleri nedeniyle, çoğu zaman panel ve direk çekirdeğiyle yarışacak büyüklüğe ulaşır. 398.950 TL bir bütçe değil, bütçenin en kolay hesaplanan parçasıdır.

Satınalma dili: şartname, teklif formu ve kabul

Kurumsal alımda maliyetin doğru okunması, teklifin doğru istenmesine bağlıdır. "Fabrika çevresi için panel çit teklifi" diye başlayan bir talep, her tedarikçiyi kendi varsayımlarıyla fiyat vermeye zorlar; biri 4,5 mm tel varsayar, biri kolu dahil eder, biri zemini tek tip sayar. Gelen teklifler karşılaştırılamaz ve en düşük toplam çoğu zaman en eksik tanımı yansıtır.

Bunun çaresi teklif formunun şartnameye dayanmasıdır. Şartname panelin ölçüsünü, tel çapını, kaplama yöntemini ve kalınlığını, direğin profilini ve et kalınlığını, kolun tipini ve jiletli telin özelliklerini yazılı hale getirir; teklif formu da bu satırları adet ve birim fiyatla doldurmayı ister. Şartnamenin madde madde nasıl kurulacağı teknik şartname yazımını anlatan yazıda ele alınıyor; burada tekrar etmiyoruz.

Fabrika çevresine özgü iki satır bu şartnameye eklenmelidir. Birincisi zemin kırılımıdır: hangi kenarın hangi bölümünde gömme, hangisinde flanşlı direk kullanılacağı çizimle birlikte verilir. İkincisi parti planıdır: toplam sipariş kaç partide, hangi sırayla ve hangi kenarları kapatacak şekilde teslim edilecek. Bu iki satır olmadan verilen fiyat, sahada değişmeye mahkûmdur.

Satınalmanın son adımı kabuldür. Yüzlerce panellik bir teslimatta kabul, irsaliyedeki adetle yetinmez; tel çapı, kaplama, ölçü ve hasar kontrolü her partide yapılır. Kabulün sahada nasıl yürütüleceği, hangi ölçümlerin yapılacağı ve bulguların nasıl kayda geçirileceği gelen malın sahada kabulünü anlatan yazıda anlatılıyor. Kabul ölçütleri teklif aşamasında yazılı olduğunda, teslimde çıkabilecek tartışma baştan kapanır.

Saha keşfinde hattı kesen engeller

Fabrika çevresi kâğıt üzerinde temiz bir dikdörtgendir, sahada ise değildir. Hattın üzerinde yangın hidrantı, trafo köşkü, yağmur suyu kanalı, doğalgaz ya da elektrik giriş noktası, komşu parselin mevcut duvarı ve eski bir çitin kalıntıları bulunabilir. Her biri, metraj aşamasında görülmezse montaj gününde hattı durduran bir engele dönüşür.

Engellerin sayıma etkisi çeşitlidir. Hattın bir yapıya ya da mevcut bir duvara dayandığı her nokta, kapı gibi davranır: halka kopar ve bir uç direği doğar. Bir kanalın üstünden geçen bölümde direk aksı kanala denk geliyorsa, direk kaydırılamayacağı için ya kanalın üstüne bir köprüleme detayı ya da hattın o noktada kısa bir yön değişimi gerekir. Hidrant ve trafo gibi erişimi açık kalması gereken noktalar için çitte kapı ya da hattın geri çekilmesi söz konusu olabilir.

Mevcut bir çit ya da duvarın bir kısmı korunacaksa, yeni hattın ona nasıl bağlanacağı ayrıca konuşulur. Eski bir direğin ortak kullanılması, ancak o direğin profili yeni panelin yükünü ve varsa kolu taşıyabiliyorsa mümkündür. 203 santimlik panel ve üst güvenlik kolu, eski bir bahçe direğinin taşıması beklenecek bir yük değildir.

Keşfin çıktısı, her engelin konumunu ve çözümünü gösteren bir çevre çizimidir. Bu çizim teklif talebinin eki olur ve tedarikçilerin aynı sahayı fiyatlamasını sağlar. Keşfi atlayıp yalnız tapu ölçüleriyle alınan teklif, montaj sırasında ek iş kalemleri üretir ve bu kalemler pazarlık gücünün en düşük olduğu anda, yani iş başlamışken fiyatlanır.

Bütçe sıkıştığında nereden kısılır?

Fabrika çevresinde bütçe baskısı geldiğinde akla gelen her tasarruf aynı değildir. En güvenli yol, çevrenin her kenarını aynı sınıfta kurmamaktır. Ön cephe görünür ve gözetim altındadır; orada üst güvenlik gerekmeyebilir. Arka ve yan kenarlar ise güvenliğin asıl yükünü taşır. Jiletli teli ve kolları yalnız bu kenarlara vermek, hem riski hem maliyeti doğru yere yerleştirir.

İkinci güvenli tasarruf alanı planlamadır. Kapıların ve acil çıkışların yeri ilk çizimde kesinleşirse, sonradan hat sökme ve direk değiştirme maliyeti hiç doğmaz. Kapı açıklıklarının kenar uzunluklarını 2,5'in katına yaklaştıracak biçimde seçilmesi, küsuratı ortadan kaldırır ve fazladan panel siparişini önler. Parti planının kenar bazında kurulması da bekleyen ekip ve ikinci sevkiyat maliyetini azaltır.

Tasarruf gibi görünüp erteleme olan kararlar da vardır. Direk et kalınlığını düşürmek, kelepçe adedini azaltmak ya da dolgu zeminde temel ölçüsünü küçültmek, ilk teklifte toplamı düşürür ama hattın ömrünü kısaltır. Fabrika çevresinde yaslanan bir direk yalnız görüntüyü bozmaz; güvenlik kabuğunda bir zayıf nokta açar. Bu tür kararlar bütçeden değil hattın ömründen kısar.

Son olarak kaplama. Sanayi bölgesinde hava, kırsal bir bahçeye göre daha agresif olabilir; toz, kimyasal buhar ve yoğun trafik kaplamayı daha hızlı tüketir. Kaplama sınıfını düşürerek sağlanan tasarruf ilk gün görünür, farkı ise birkaç kış sonra direk diplerinde ve kaynak noktalarında görünür.

Karar

Fabrika çevresi panel çit maliyeti, çevre uzunluğunun kapalı halka kuralıyla adetlere çevrilmesiyle başlar: kapı açıklıkları düşülmüş uzunluk 2,5'e bölünür, direk sayısı panel sayısına eşittir ve hattı bölen her kapı, kulübe ya da yapı bitişi bir direk ekler. Köşeler adedi değil profili değiştirir. Yüzlerce metrede her 2,5 metre bir panel ve bir direk getirdiği için metre maliyeti hızla sabitlenir; iki tesis arasındaki farkı uzunluk değil, hattın üstüne ve içine eklenen kararlar yaratır.

Bu kararların dördü fabrika çevresine özgüdür. Üst güvenlikte kol tipi ve jiletli telin hangi kenarlara çekileceği; girişlerde TIR kapısının manevraya göre seçilen açıklığı, bekçi kulübesi ve turnikenin hattı nasıl böldüğü ve acil çıkışların baştan işaretlenmesi; zeminde dolgu, beton saha ve asfaltın direk listesini gömme ve flanşlı alt satırlara bölmesi; satınalmada da şartnameye dayanan bir teklif formu, parti planı ve yazılı kabul ölçütleri. Rakamı sonra konuşmak, çevre çizimini ve bu kararları önce netleştirmek, yüzlerce metrelik bir hatta paranın doğru yere gitmesinin yoludur.
